에어팟 배터리 자가 교체

by 자ㅇㅕㄴ스럽게... 2022. 1. 18.

아나바다; 껴 쓰고 눠 쓰고 꿔 쓰고 시 쓰기



1. 개요

에어팟을 쓴다. Wireless. 음악을 듣든, 통화를 하든... 여간 편리한게 아니다. 이런 wireless 제품의 치명적 단점은 배터리의 수명이다. 예전의 삼성전자 휴대폰처럼 여분의 배터리로 교체가 가능하면 우리 기기들의 수명도 상당히 늘어 날텐데 말이다.



2018년 생산한 에어팟을 갖고있다. 지금으로부터 약 3년이 넘도록 사용되면서 배터리의 성능은 매우 떨어져, 연속재생 5시간의 광고의 문구가 무색하게도 1시간도 채 가지 못하고 있다. 특히, 내가 갖고 있는 왼쪽의 경우는 완충후 약 30분 이내에 밥을 가져오라는 알림음이 울린다. 이런 정도면 저녁에 맥주 한 잔 먹으며 영화를 보는데 반도 못 보고 당황하게 된다.



그래서 에어팟의 배터리를 교체해 보고자 도전한다.

과거 아이폰 배터리 교체한 경험을 상기하며 자신감을 불러 일으켜 본다.

다만, 에어팟의 경우는 크기가 매우 작으므로 무엇보다 정교한하고 섬세한 작업 능력이 요구된다. 또한 중요한 성공하겠다는 강한 의지, 실패를 두려워하지 않는 강인한 마음이 필요하게 된다.



2. 교체

잡설은 집어 치우고 교체작업에 돌입한다.



A. 1차 시도

구태여 1차시도 라는 건

단박에 성공하지 않았다는 것을 시사하게 된다.

그렇다. 결론부터 말하면 1차는 실패하였다(잡설은 계속된다).

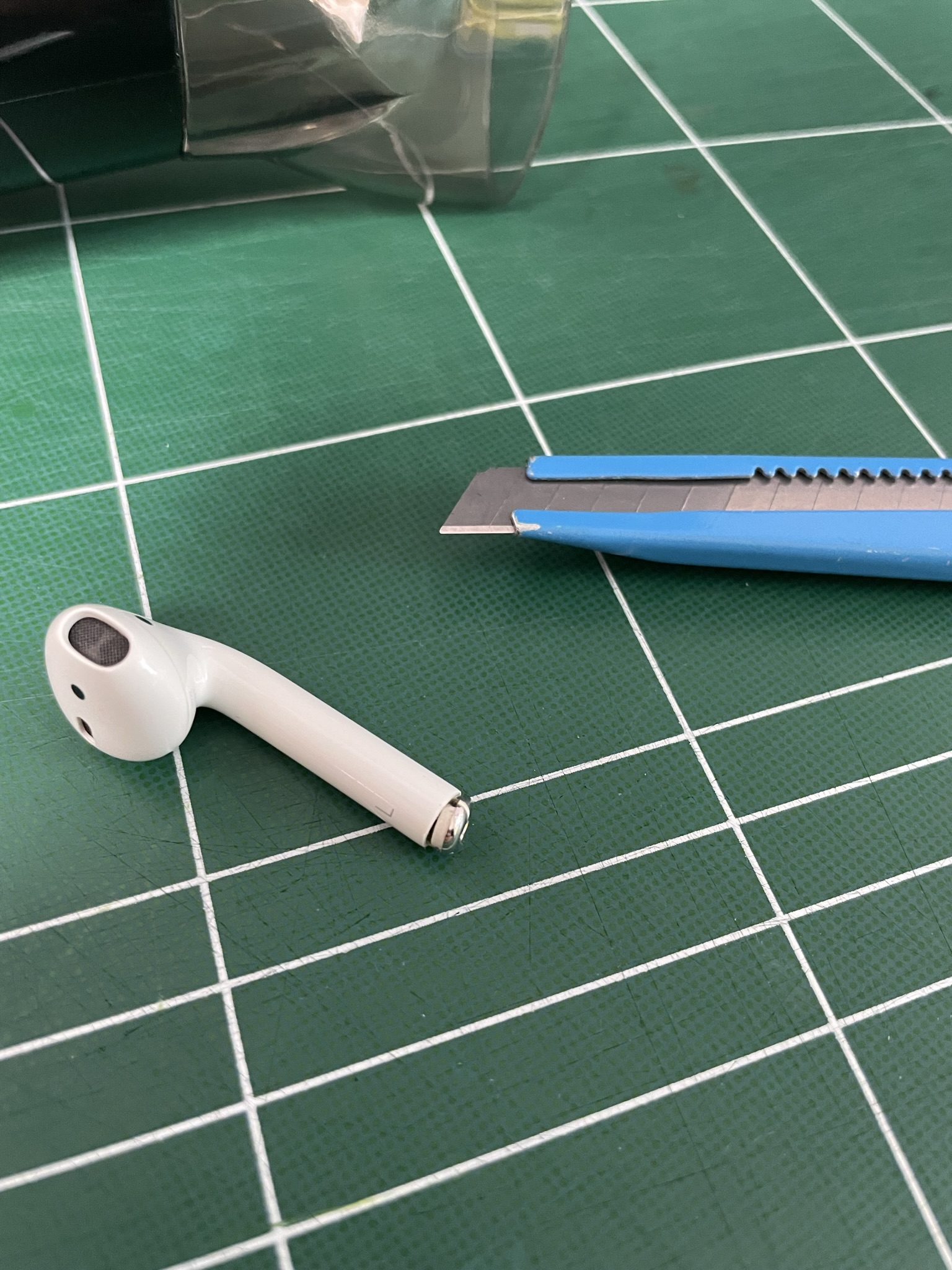

01234

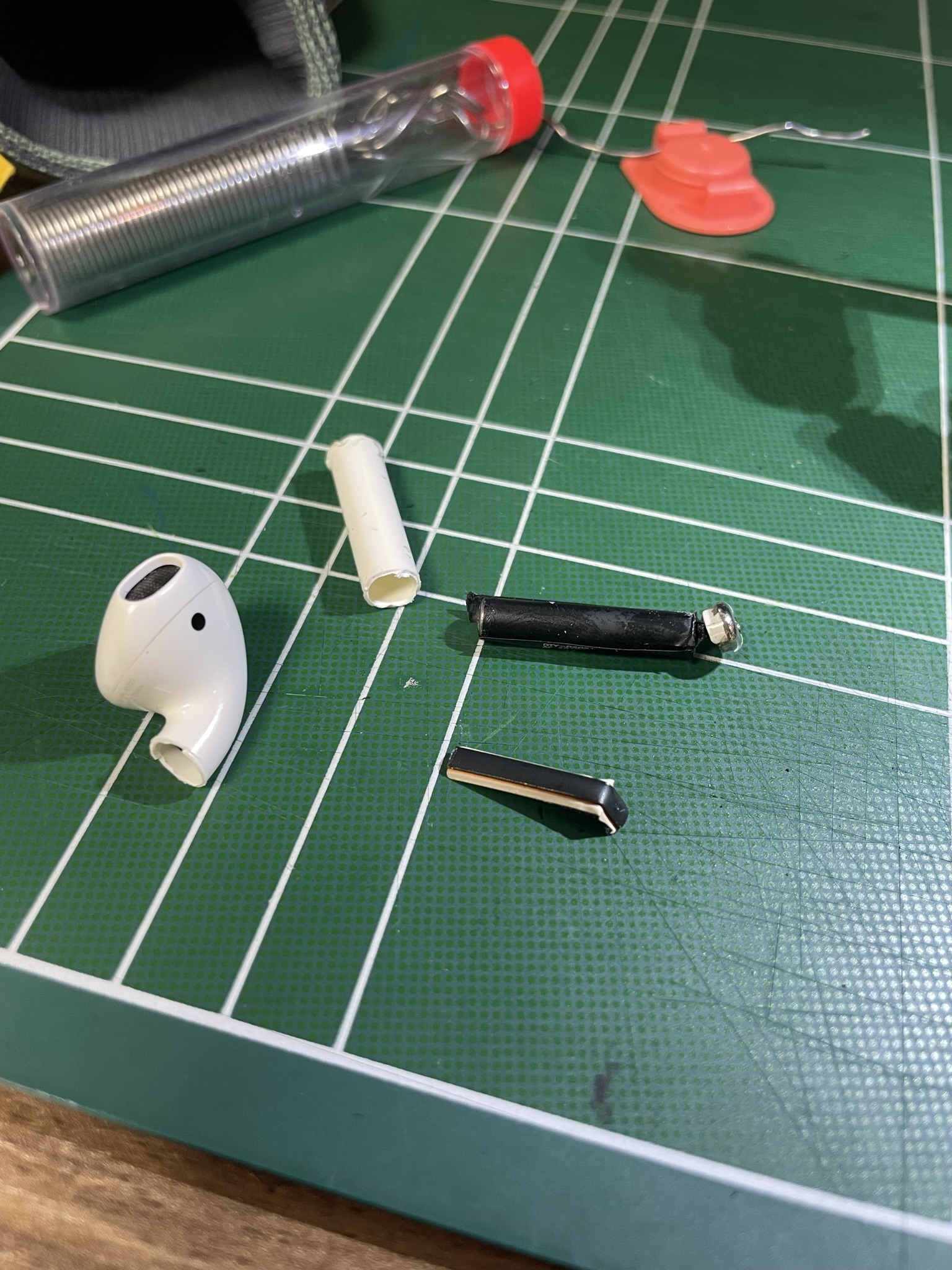

실패했던 사진 마지막에는 몸통까지 잘라내서 실패를 만끽하고 있다.

B. 2차 시도

실패를 경험으로 두렵지만 다시 도전해 본다.

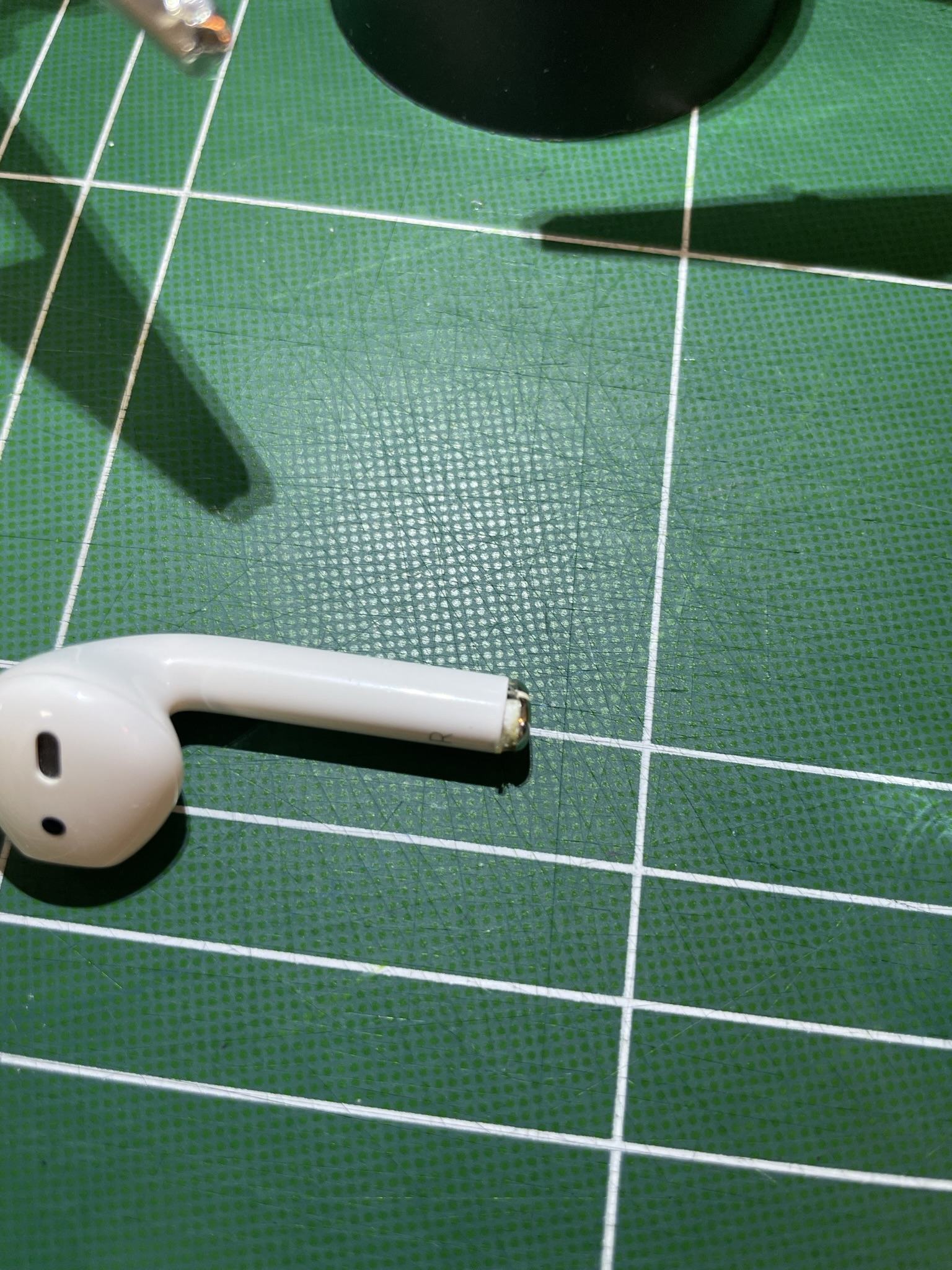

Step 1: 하부 뚜껑 열기

>드라이기(히팅기)를 이용해 유닛 하부를 가열해 준 뒤 손톱이나 날카로운 도구로 사이를 벌려준다. 생각보다 잘 벌려진다.

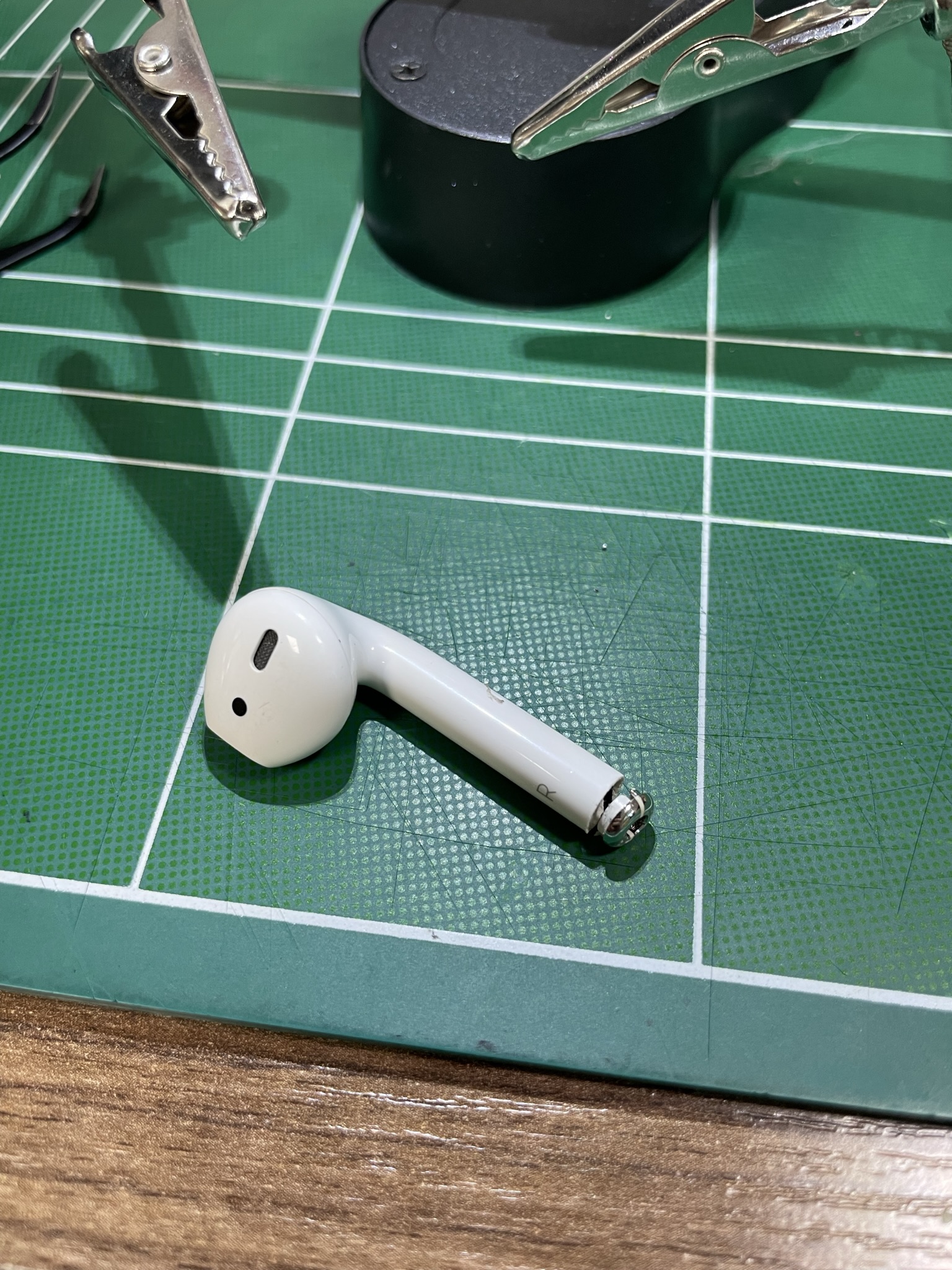

하부 뚜껑 열기

Step 2: 뚜껑 주변부 정리

>뚜껑을 완전히 열고 뚜껑 주변부에 묻은 본드를 제거 한다. 다만 연결된 케이블이 손상이 가지 않도록 조심스래 작업한다.

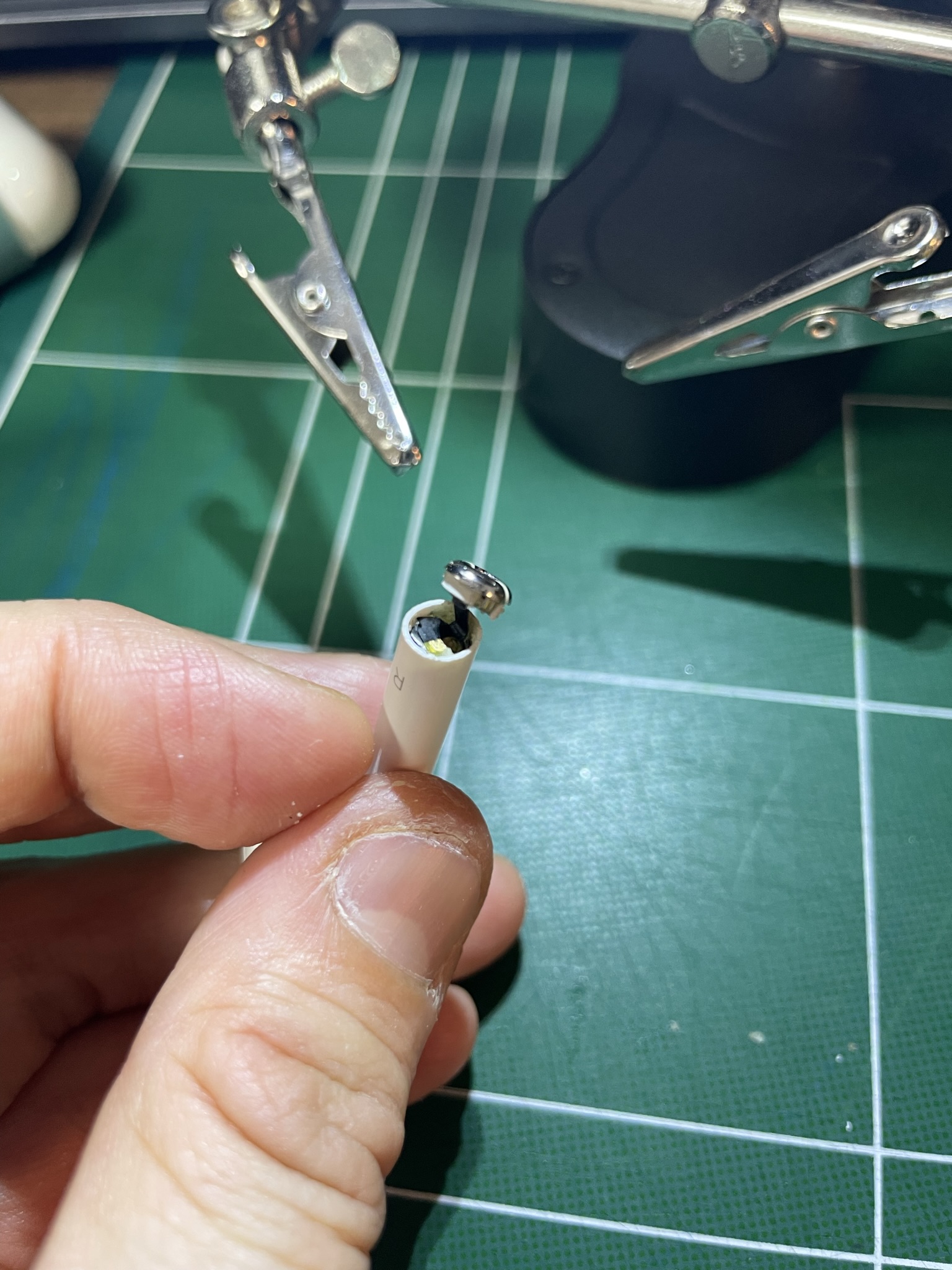

뚜껑 주변부 본드 제거후

Step 3: 기존 배터리와 연결된 케이블 분리

>배터리와 케이블은 납땜으로 연결되어 있으므로 케이블 상부에 인두기로 열을 가해  케이블을 분리한다.

다만 본체 플라스틱이 인두기와 닿으면 녹으므로 주의하여 열을 가한다(작업하는 손도 조심, 인두기 근처에 그 어떤것도 조심).

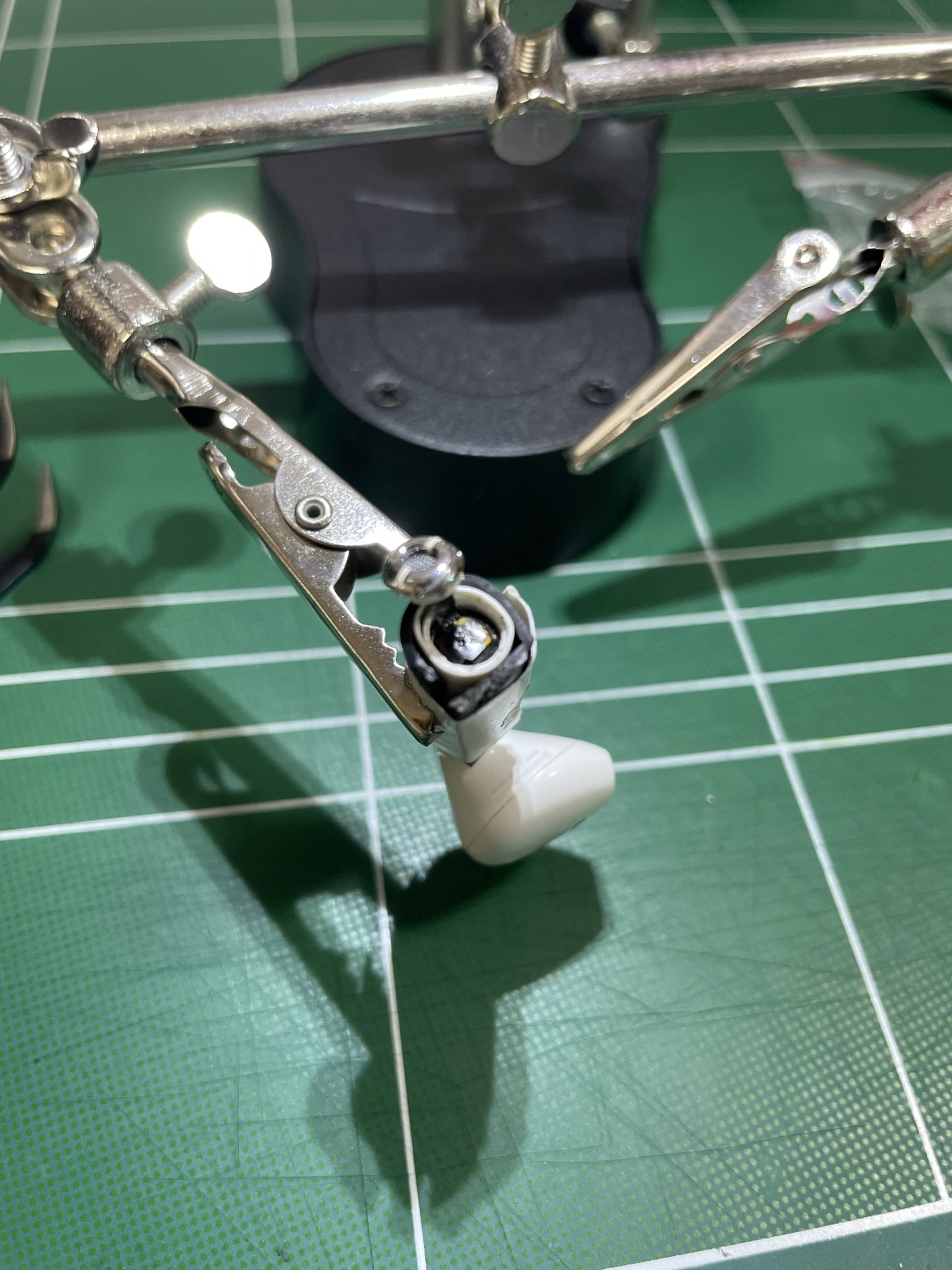

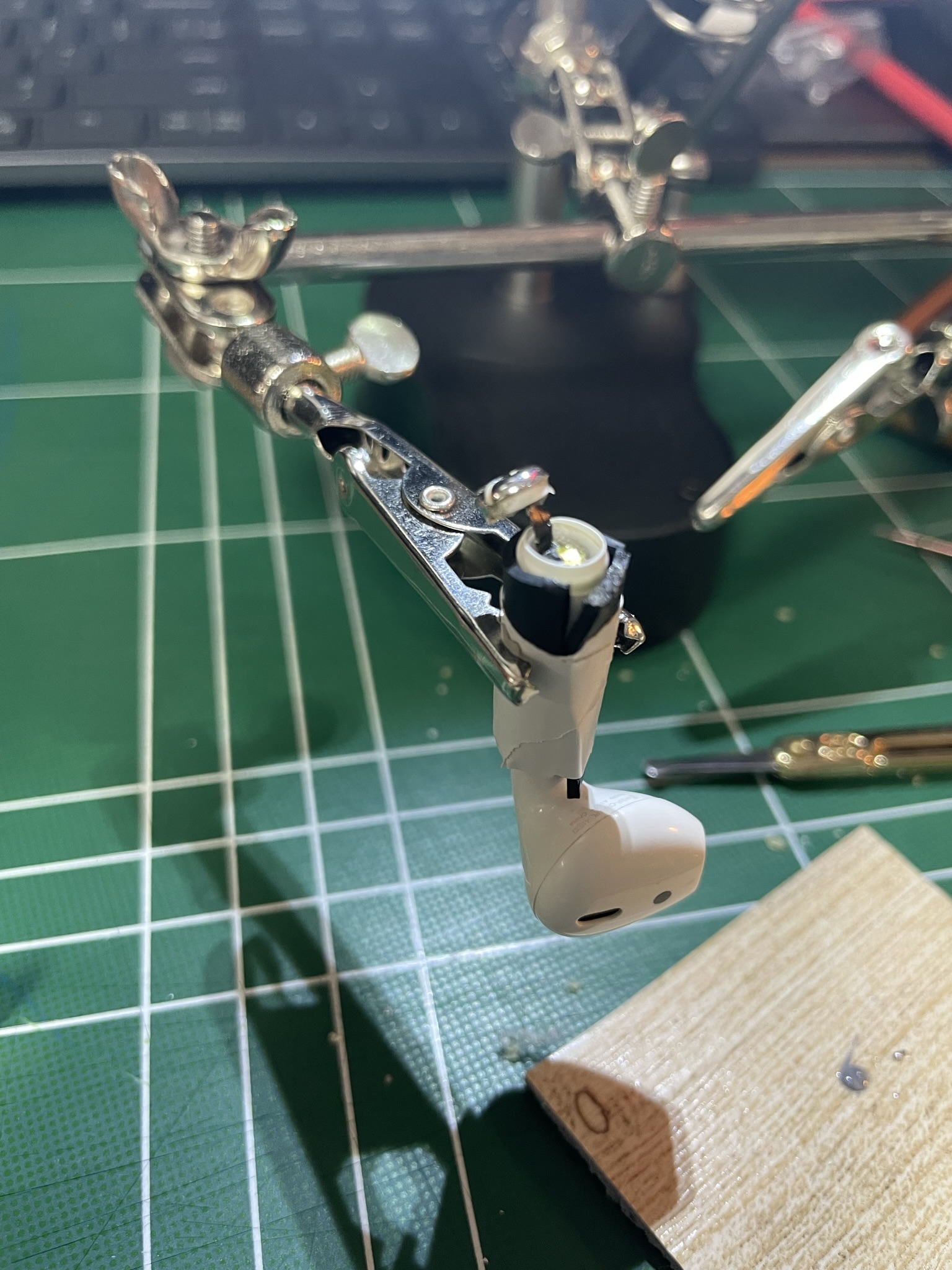

손이 하필이면 두개라서 참 불편하다. 작업의 용이성을 확보하려 작업도구를 구매하여 에어팟을 거치하였다.

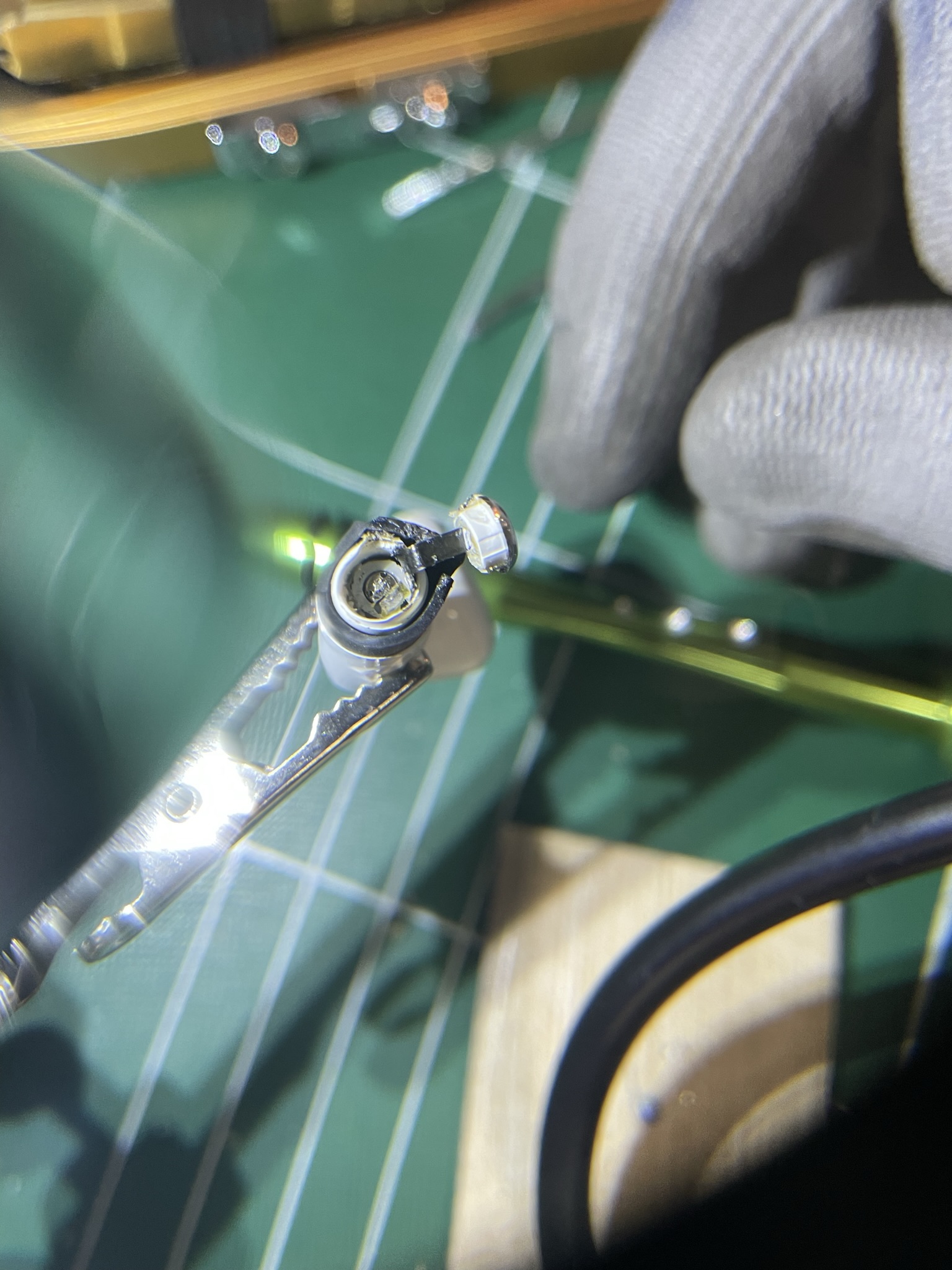

배터리 상부 케이블 상세

Step 4: 케이블 중간부 연결 분리하기

>뚜껑을 열면 보이는 케이블을 제거 한 뒤 케이블을 들어보면 배터리와 케이블 중간이 납땜으로 연결되어 있다. 아마도 상부와 하부는 +, -극으로 구분되는것 같다. 자세한건 모른다.

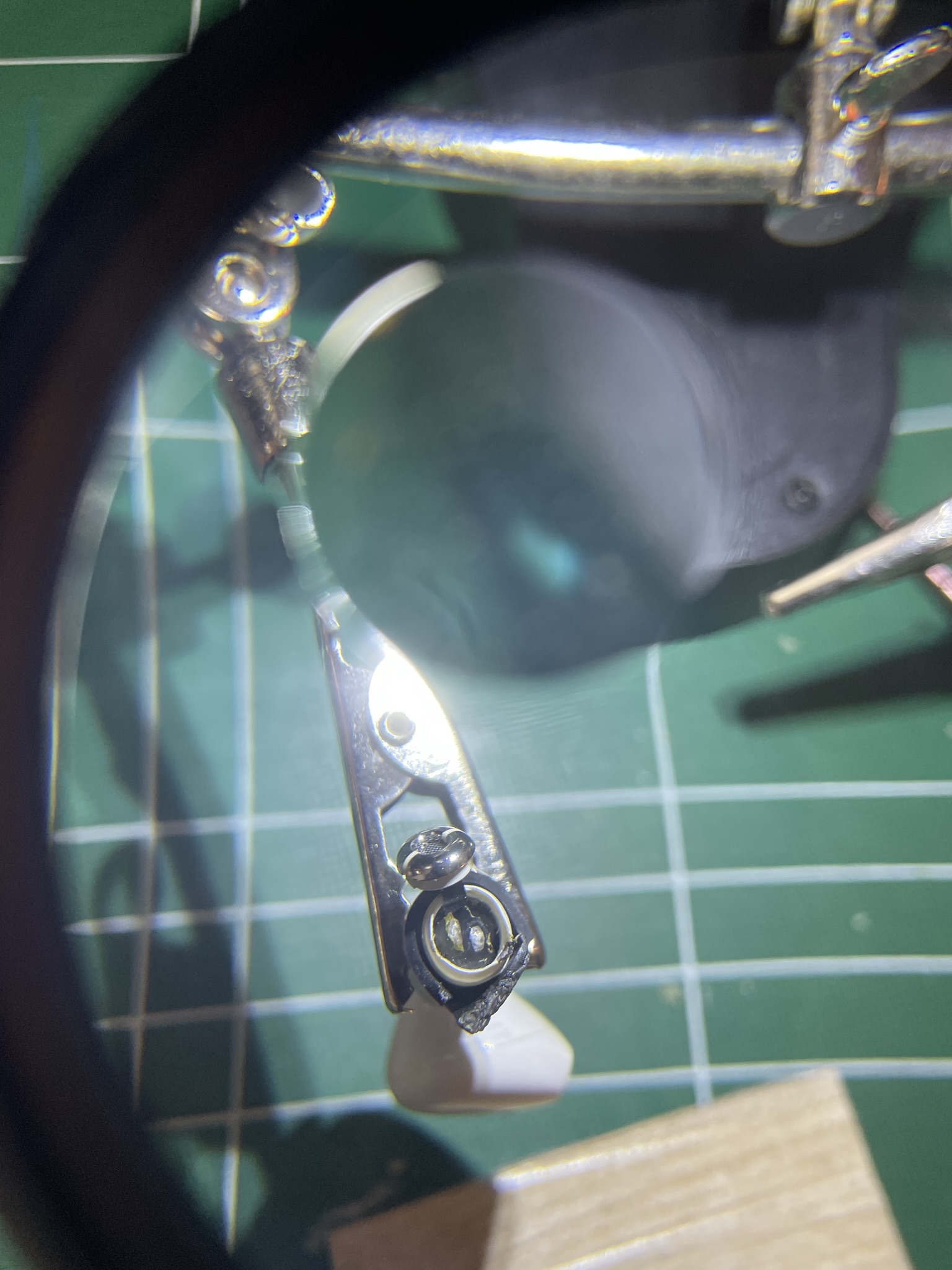

배터리와 케이블 중간부 연결 분리

Step 5: 배터리 탈거

> 모든 연결부를 분리했으면 배터리를 탈거 한다.

기기에 열을 가한뒤(본드를 녹여) 배터리를 당겨서 탈거하면 된다.

탈거 후 배터리 상부에는 아주 작은 구멍이 3개가 뚫려 있는데,

이 구멍에 철사등을 연결하여 힘있게 당길수 있어야 한다.

적절한 도구가 없어서 여러번 실패를 맞이 하였다.



첫번째 철사를 구멍에 넣고 당기기 > 구멍에 넣는건 쉬운데, 철사가 잘 휘어져 금세 빠져서 실패

두번째 전선을 납땜후 당기기 > 배터리와 전선간의 납땜을 견고하지 못해 실패.

세번째 끝이 가는 핀셋을 갈고리처럼 구부려서 구멍에 넣은뒤 당기기 > 당기는 힘이 잘 전달되어 성공

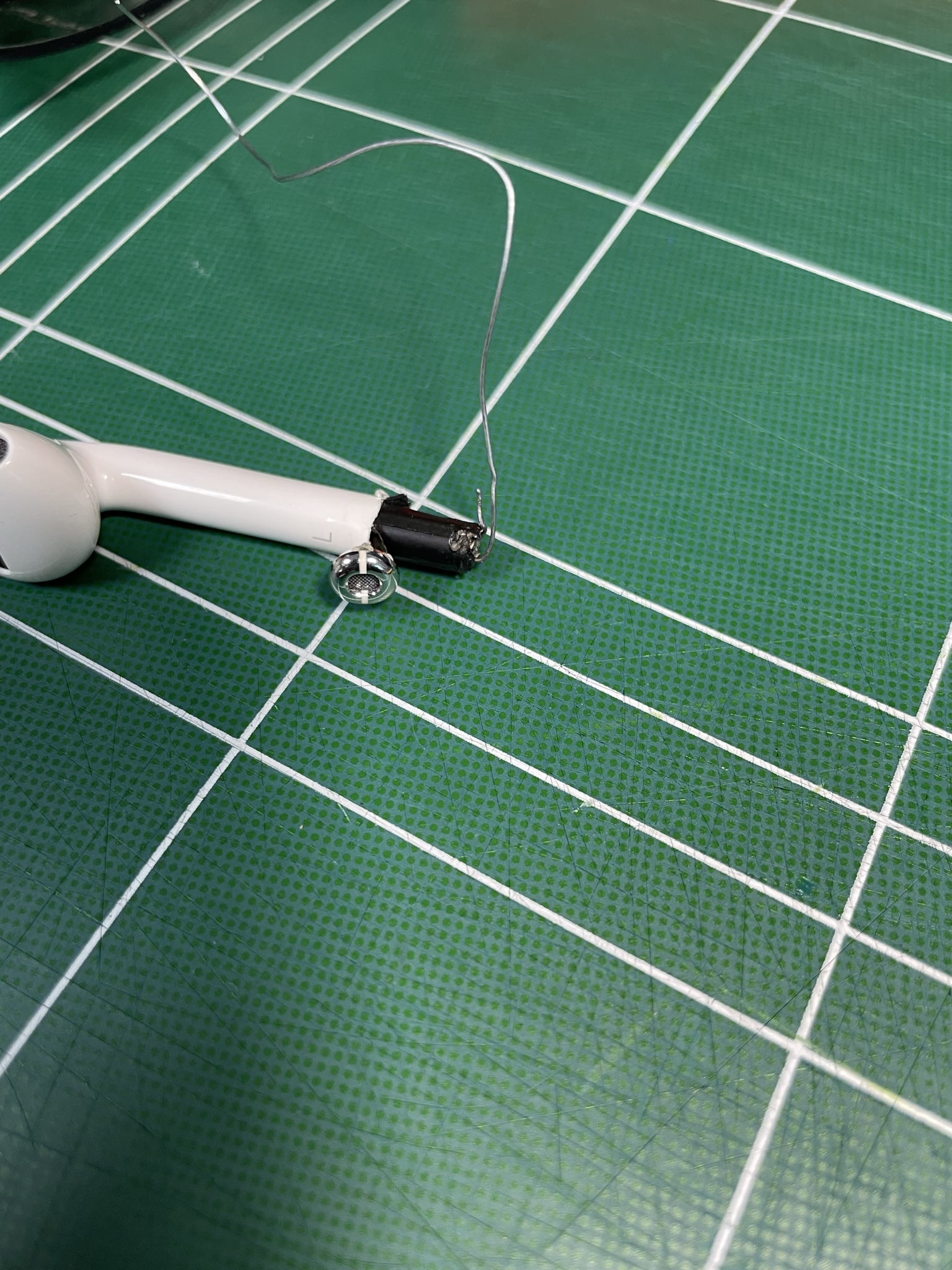

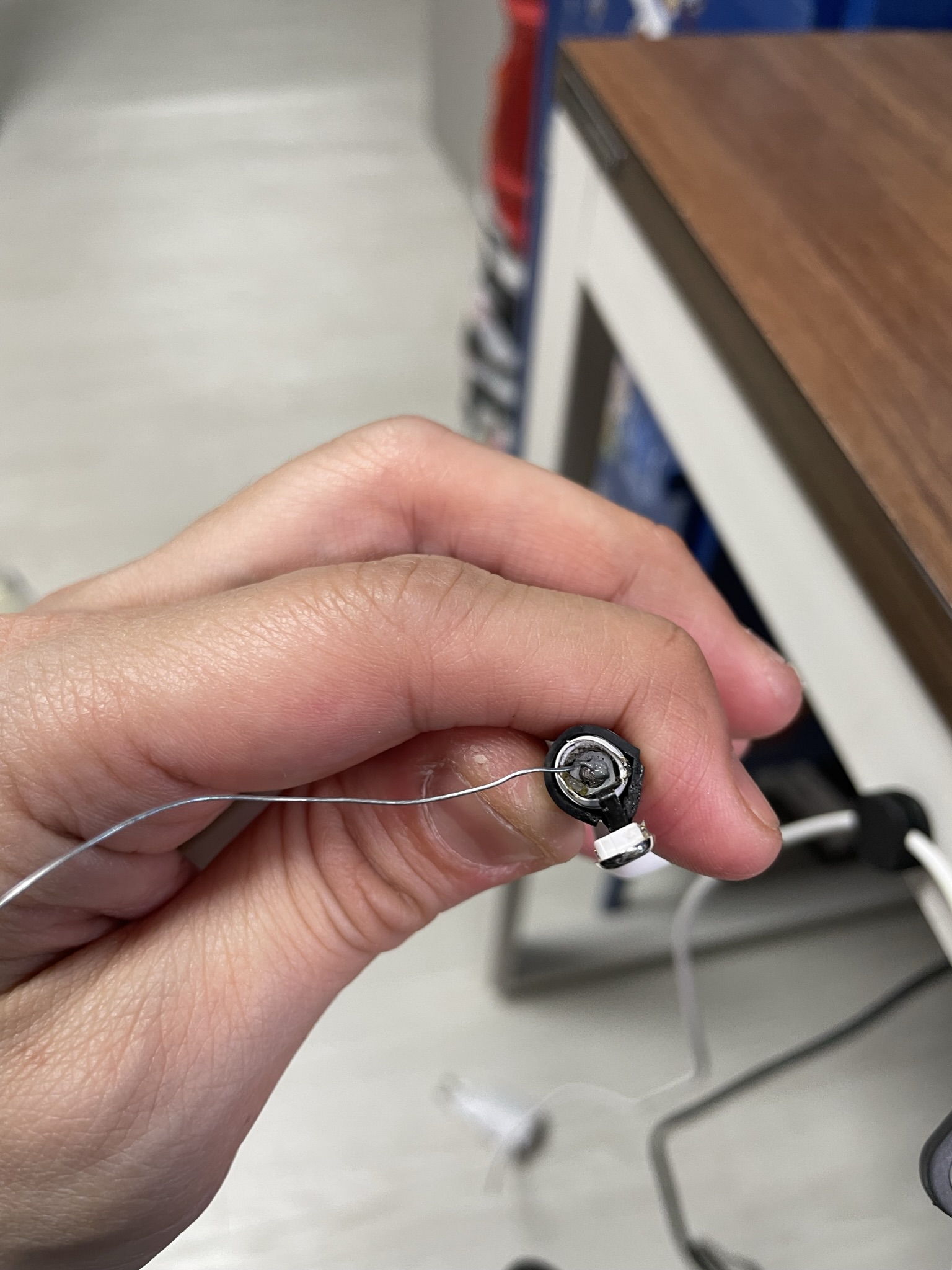

1차 시기 : 철사 연결 실패

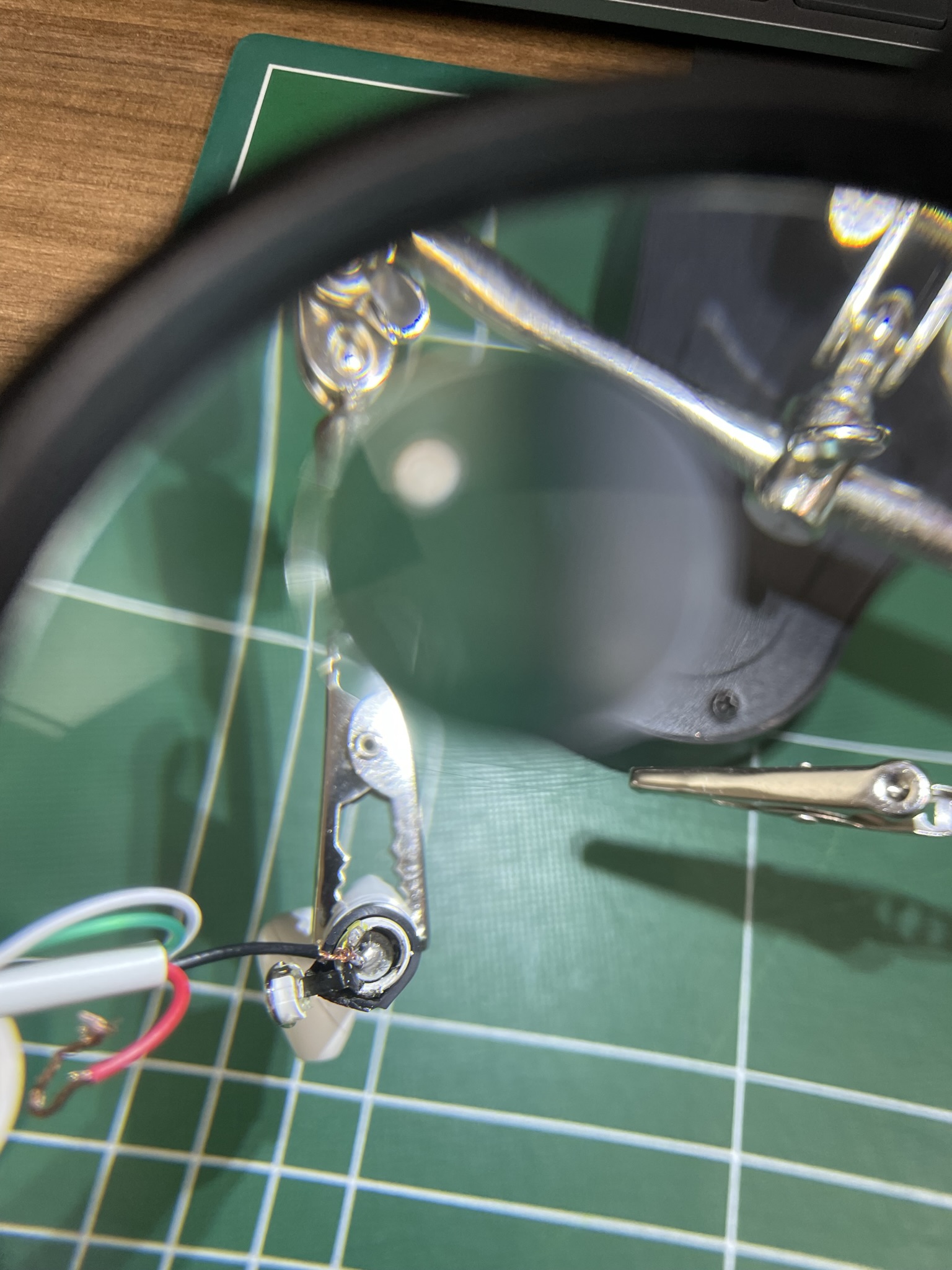

2차 시기 : 전선 실패

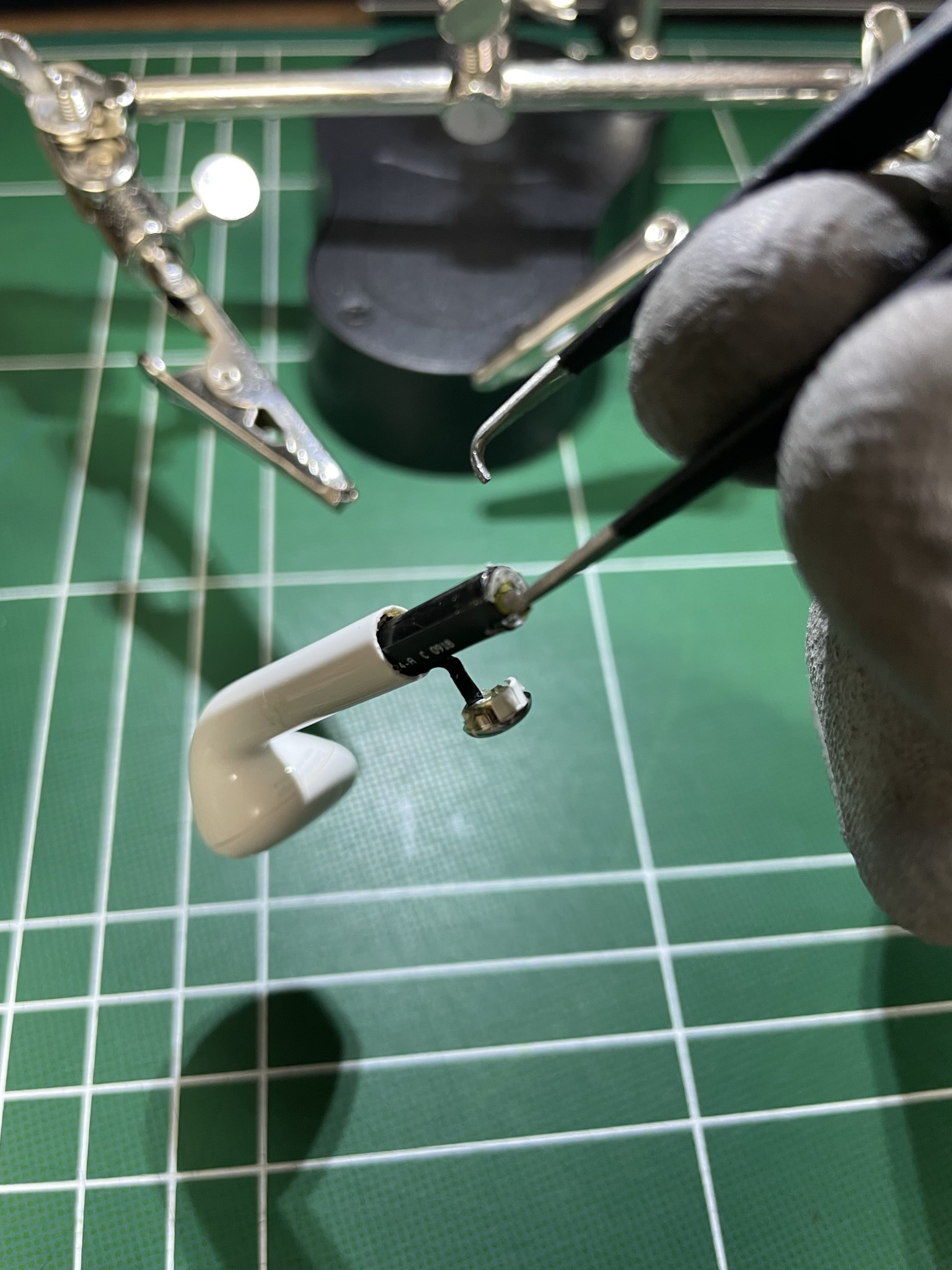

3차 시기 : 갈고리 핀셋 성공

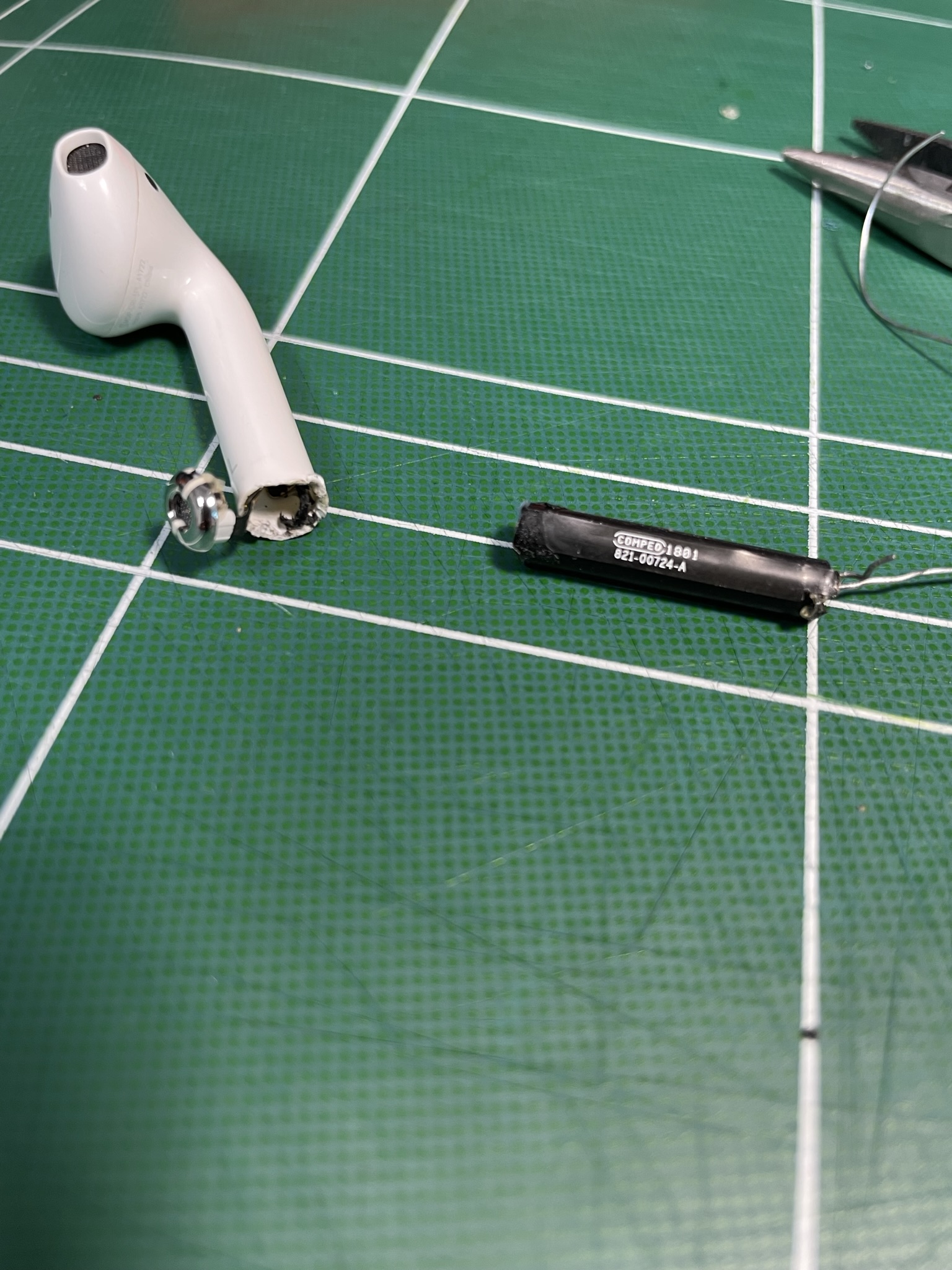

서서히 나오는 배터리의 모습

Step 6: 조립은 분해의 역순

> 기존 배터리를 탈거한 뒤 새 배터리를 자리에 맞춰 잘 끼운뒤 분해한 순서의 역순으로 납땜을 한다.

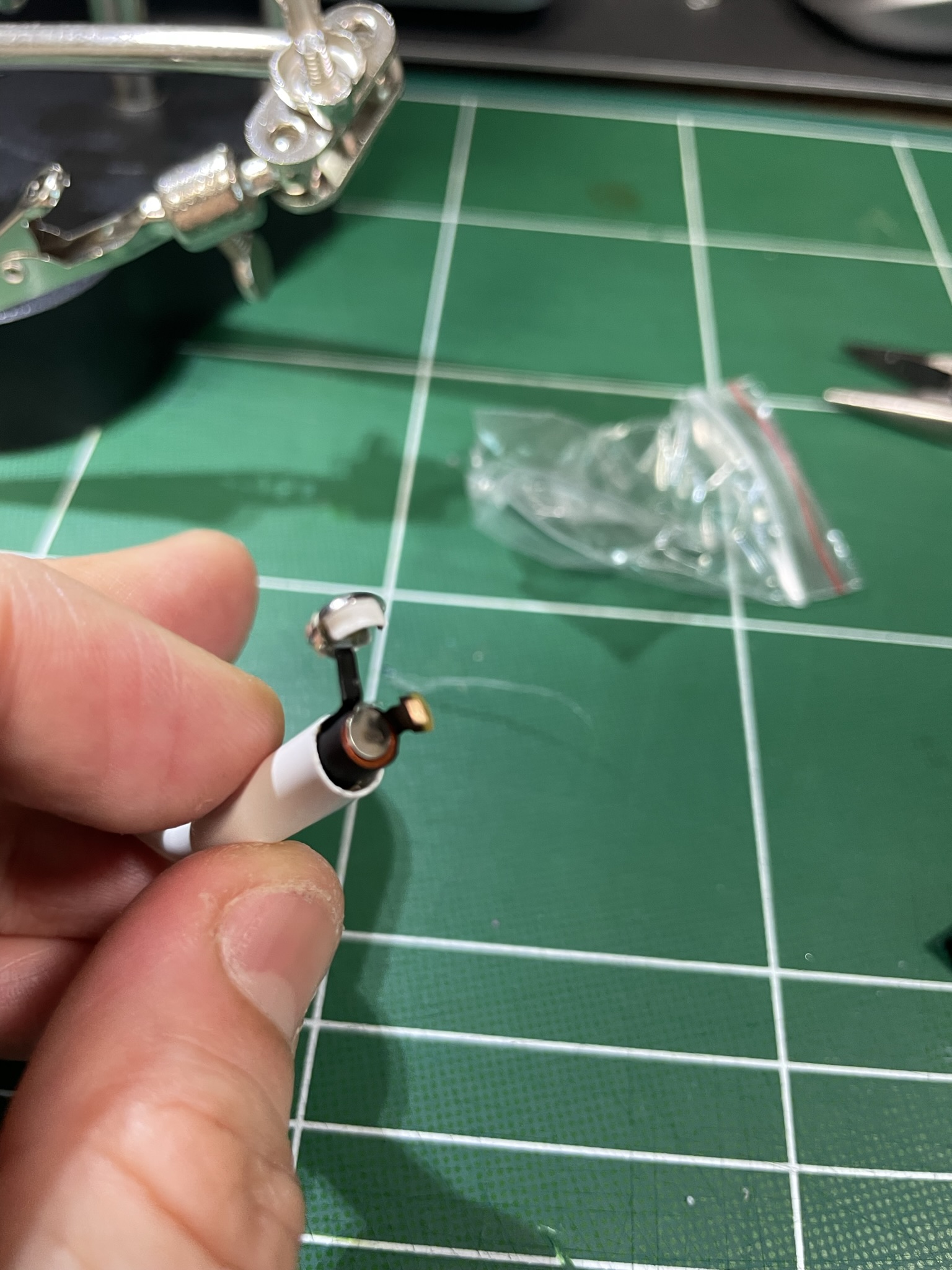

납땜 완료

Step 7: 작동여부 확인하기

> 하부 뚜껑을 본드로 마감하기 전에 에어팟 케이스에 넣어봐서 충전이 되는 여부를 확인한 후 마감을 한다.

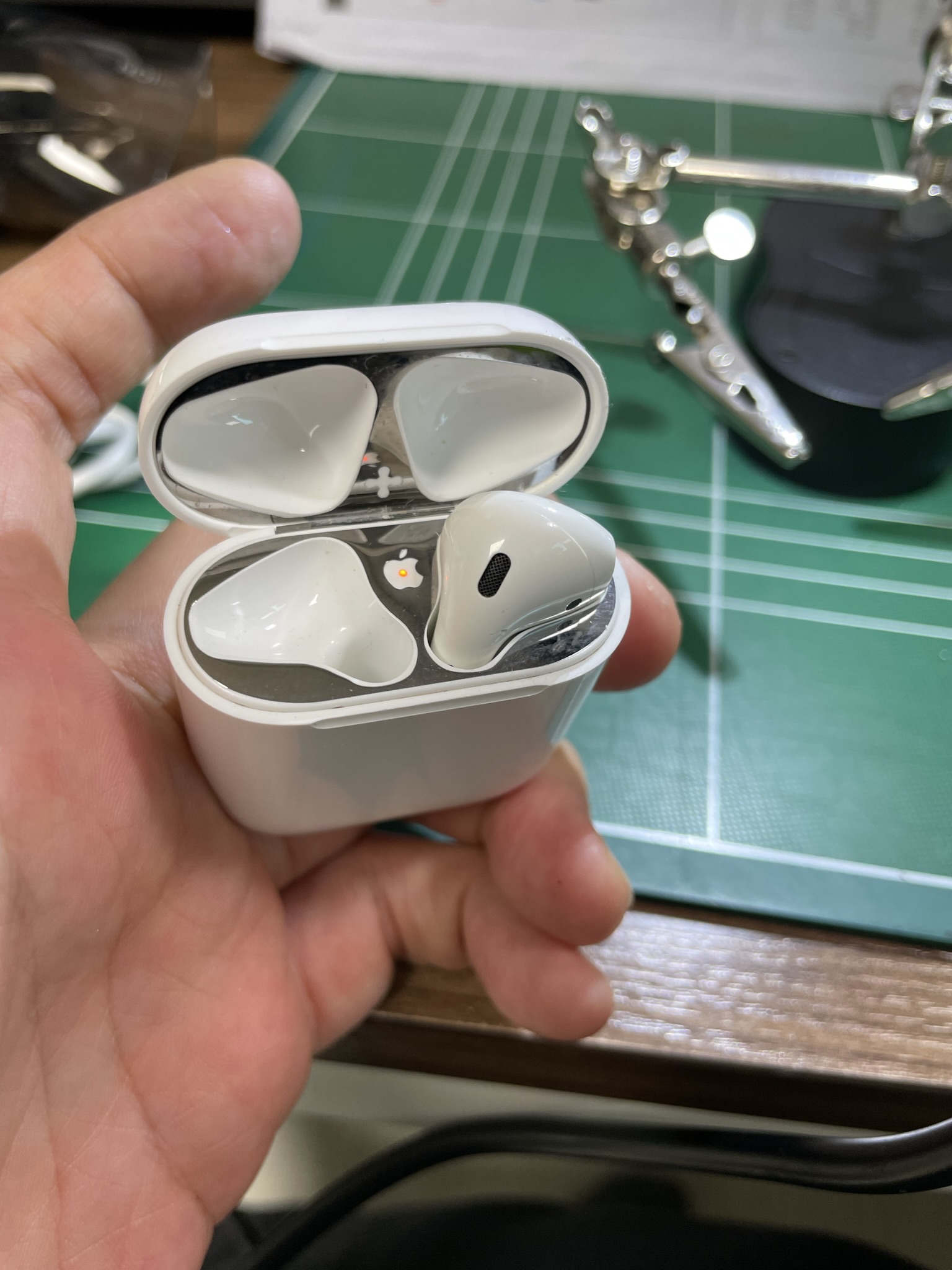

마감전 에어팟
작동여부 확인; 충전을 알리는 빨간불이 들어온다.

3. 교체 후기

에어팟에 생명을 연장하였다.

1차례의 실패에 좌절은 있었지만, 다시 도전하여 성공을 맛 보았다.

배터리를 교체한 에어팟은 잘 작동이 되는 듯하여 배터리 사용시간을 대략적으로 측정해보았다.

완충 후 측정 방법은 음악을 중간볼륨에서 연속으로 재생하고, 배터리의 소모량을 확인해 보았다.

측정결과, 연속재생 약 1시간 경과후 배터리 잔량은 100%에서 82%로

1시간에 약 18%의 배터리 소모를 보여주었다.

즉, 좀 보수적으로 보더라도 약 5시간의 연속재생은 가능할 것으로 보여진다.



>>산거:

60min ÷ 18% = 3.333333 min/%

3.33 min/% × 100% = 333.333333 min

333.333333 min = 5.555555 hr

   HR = 5.555555 hr - 5 hr

   MIN = 5.555555 hr - 5 hr = 0.55555 hr × 60 min?= 33.33min

>> 5hr 33.33min(5시간 33분 재생 가능)

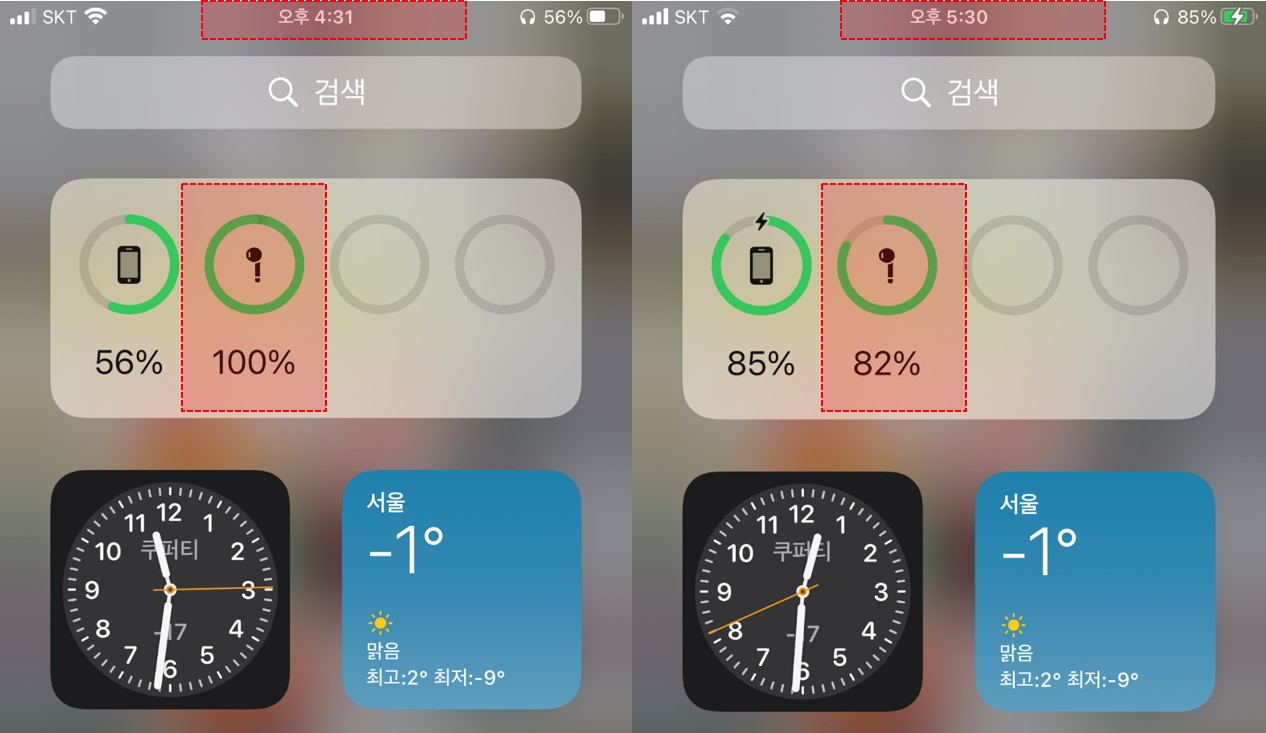

배터리 사용인증(시계설정을 캘리포니아 쿠퍼티로 되어 있지만 상부 시계는 한국시간이다.)



끝.

글을 쓰다가 보니 귀찮아 져서,

초심을 잃고 대충 마무리한다.

뽕.
