SHP to CAD with Label

GIS 파일인 SHP를 변환하면 공간 도형의 객체만 캐드로 전환이 된다.

Autodesk Civil 3D와 같은 프로그램이 있다면 간단하게 속성 값을 레이어로 구분하여 생성 할 수 있지만, 해당 프로그램 미 설치시 라벨을 cad에서 표시 할 수 있는 방법을 설명한다.



1. label 설정

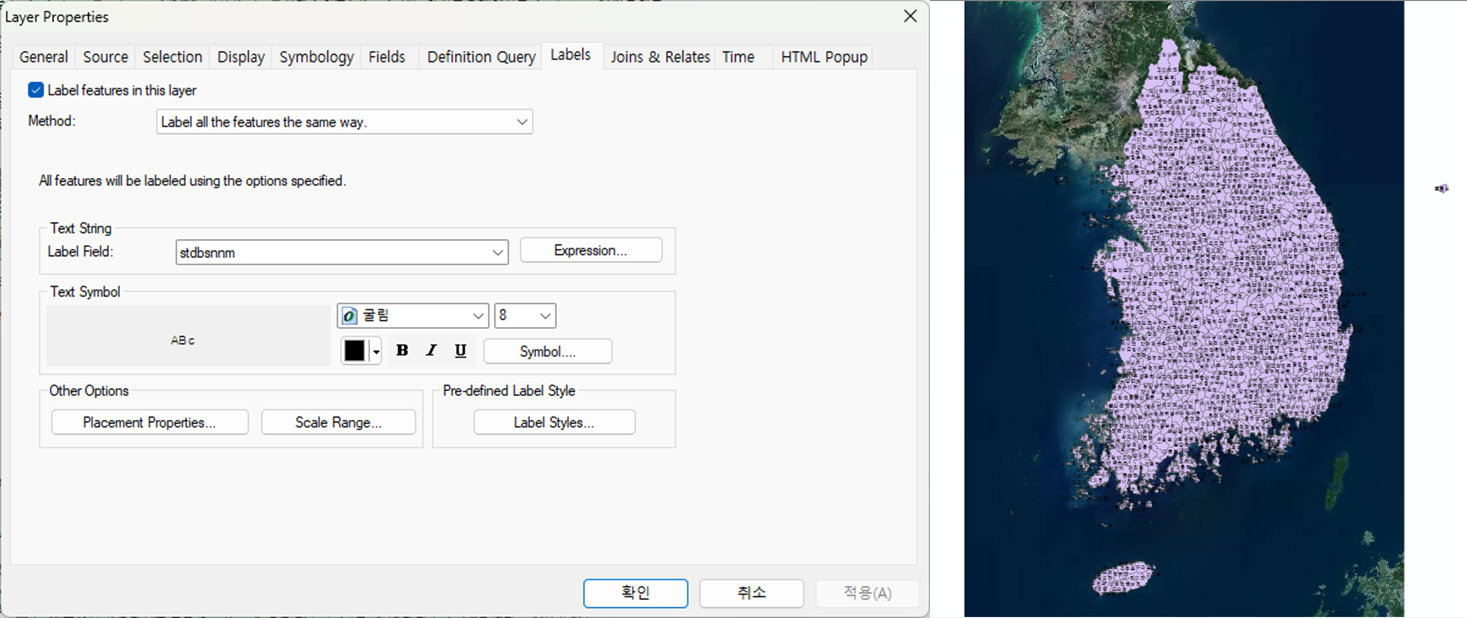

• 먼저 변환하고자 하는 라벨을 설정한다.
• 라벨을 생성할때는 화면에 보이는 스케일 그래도 출력되게 되어,



2. GeoDB 파일 생성

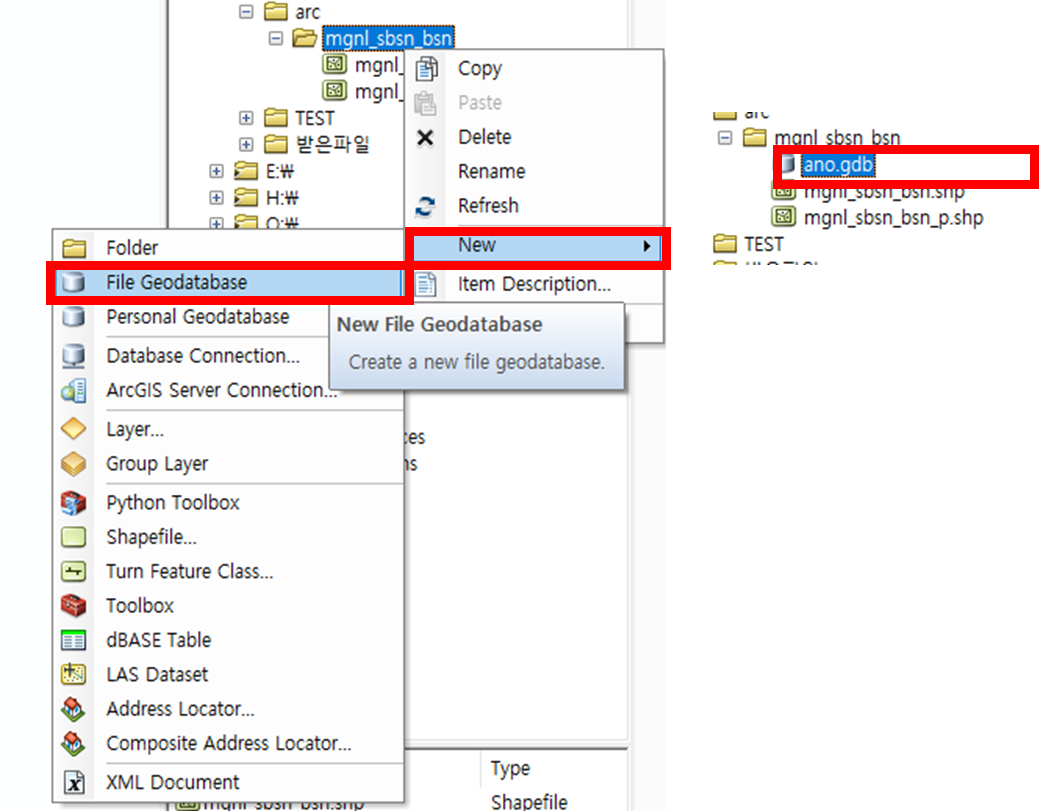

• 라벨을 주석으로 변환하려면 GeoDB에 저장을 해야 하므로 *.gdb 파일을 생성한다.



3. 라벨을 주석으로 변환

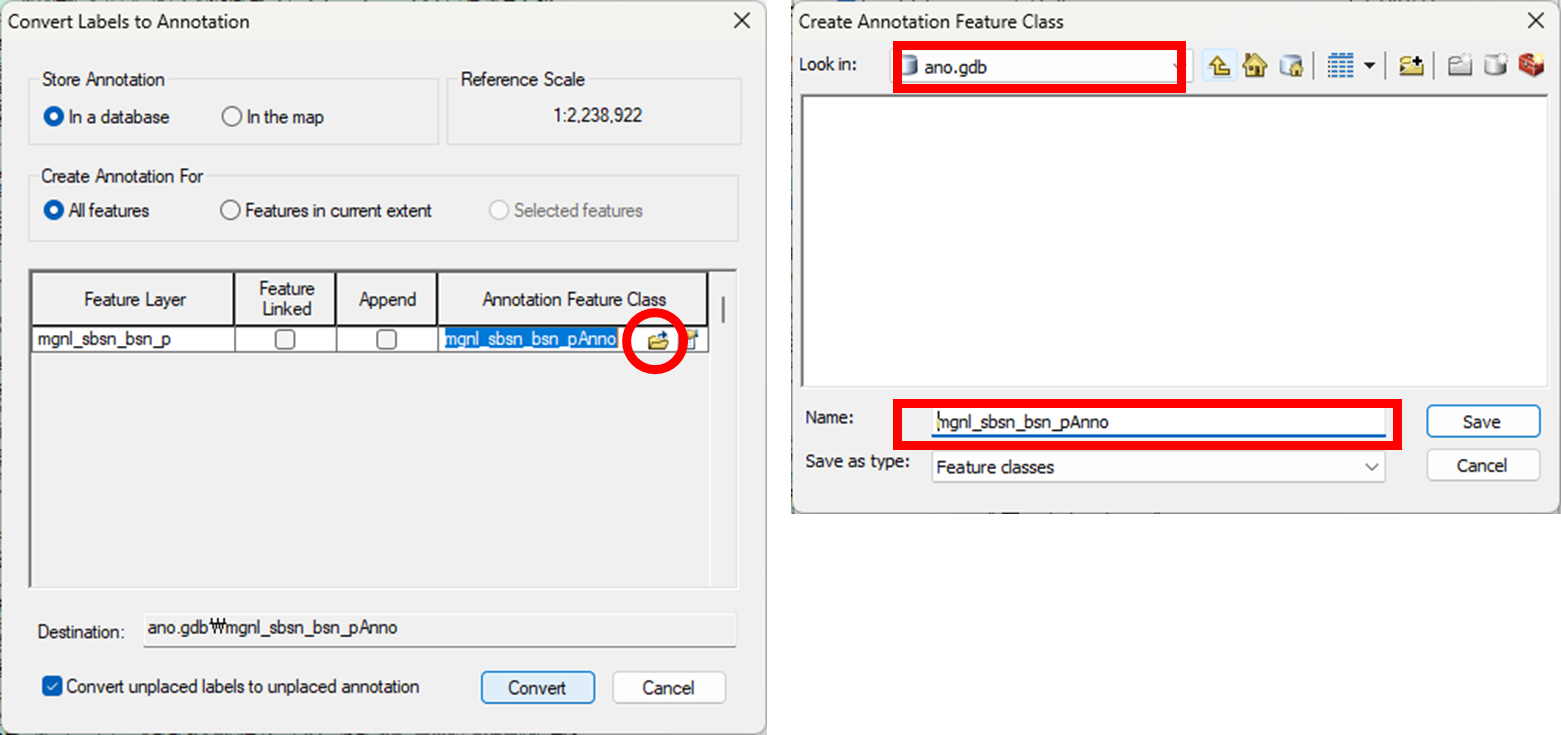

• 레이어 창에서 변환하고자하는 파일을 우클릭하여 Convert Labels to Annotation 버튼을 누른다.
• 미리 생성해 놓은 *.gdb 파일내에 피쳐 클래스를 생성한다.





4. 주석파일 CAD 변환

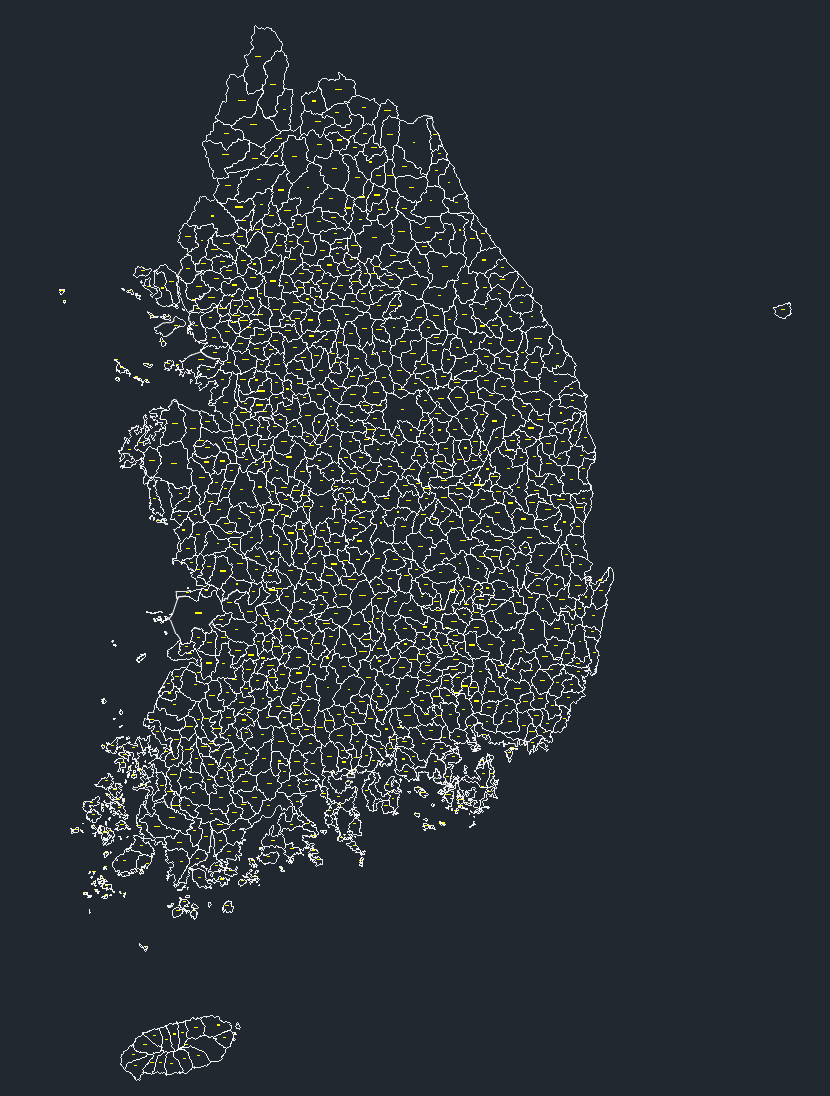

• 주석으로 생성한 라벨을 캐드로 파일로 변환( Export to CAD )한다.
• 폴리곤 자료도 Export to CAD로 변환한다.

(단, 캐드 변환시 dxf 파일로 변환하는 것을 권장)

5. 변환 완료



끝.
