GIS 좌표계 설정

국내에서 사용하는 좌표계의 종류는 많고 어려운 단어들이 나열이 되어 처음 접하는 사람들은 헷갈리는 경우가 많다.

이 모든것은 지구가 둥근이 원인이라 생각을 한다(사실 둥근것 보다 타원체이다). 그냥 반듯하게 평평했으면 얼마나 좋았을까.



1. 타원체

좌표계는 타원체를 바라보는 기준에 따라 다르게 수치화가 될 수 있다.

우리나라의 측지계는 과거에는 동경좌표계(Bessel 타월체)를 따라 지도를 제작해 왔다.

이는 우리의 역사적인 사항과 결부되어 있다.

2002년 이후에 우리나라는 세계측지계(International Terrestrial Reference Frame, ITRF)로 전환을 하게 되었다.  이 좌표계를 사용해 구한 지구중심좌표를 경위도로 변환할 때 추천하고 있는 회전타원체가 GRS80(Geodetic Reference System 1980)이다. 그러니까 두 좌표체계를 같은 체계로 혼용해서 불리우는 것 같다.

거두절미하고 현재 제공되고 있는 대부분의 데이터는 ITRF로 제공하고 있다는것만 알고 가자.



출처: Biz-GIS

2. 투영

타원체는 3차원이다. 우리가 보는 지도는 2차원이다. 3차원의 좌표를 평면으로 나타내려면 투영이라는 과정이 필요하다.

우리나라의 경우 평면직각 좌표계인 TM(Transverse Meractor)을 기본체계로 적용하고 있으며, 기타 지도에서는 UTM좌표계도 사용되고 있다.

출처: wikipedia



3. 좌표정의

국립지리정보원에서 제공하고 있는 우리나라 수치지도를 대상으로 설명하려 한다.

앞서 이야기 한바와 같이 우리나라의 측지계는 bessel에서 ITRF로 변화되어 왔다.



우리나라에서 사용되는 좌표계는

원점의 위치에 따라서 중부, 동부, 서부 등으로 구분되고 있는데

서울, 경기, 충청, 전라 지역에서는 중부원점을

강원, 경상 지역에서는 동부원점으로 되어 있다.



시기에 따라서는

200년대 이전 자료는 1985 Modified(Bessel) 좌표계

2010년 이전은 Korea 2000 좌표계

2010년 이후는 Korea 2010 좌표계를 따른다.



따라서 우리나라 수치지도의 대부분은 아래와 같은 좌표계를 사용하고 있다.

구분	중부	동부	기타
	(서울, 경기, 충청, 전라)	(강원, 경상)	(해양, 도서, 제주)
2000년 이전	Korean 1985 Modified Korea Central Belt	Korean 1985 Modified Korea East Belt	Korean 1985 Modified West, East sea, jeju
2000년 ~ 2010년	Korean 2000 Korea Central Belt	Korean 2000 Korea East Belt	Korean 2000 West, East sea, jeju
2010년 이후	Korean 2000 Korea Central Belt 2010	Korean 2000 Korea East Belt 2010	Korean 2000 West, East sea, jeju 2010

주) 위의 좌표정의 관련 내용은 개인적으로 이해한 내용을 토대로 작성하였으므로 참고만 하길

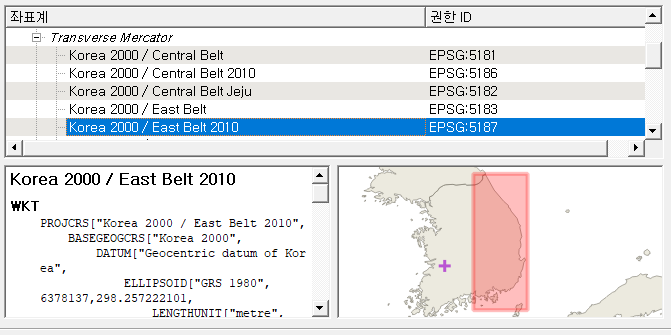

TM : Korea 2000 / Central belt 2010

TM : Korea 2000 / East belt 2010



4. GIS 툴에서의 좌표계 정의

1) QGIS

QGIS에서 객체의 좌표 정의는 아래와 같은 방법으로 수행한다.

객체의 속성 창 열기 > 원본 > 도형과 좌표계 선택 으로 좌표계를 설정 할 수 있다.



QGIS 객체의 좌표계 투영방법

2) ArcGIS

ArcGIS에서 객체의 좌표 정의는 아래와 같은 방법으로 수행한다.

객체의 카테고리창에서 객체를 더블클릭하여 속성 창 열기 > xy coordinate system > 좌표계 선택 하는 방법으로 할 수 있며, Arc Tool box의 Projection 툴을 통해 정의 할 수 있다.

ArcQGIS 객체의 좌표계 투영방법

5. 참고자료

수치지도 좌표계 상호변환(기존측지계(Bessel)<>세계측지계(ITRF))

좌표계 관련 설명
