GIS GRID Index 생성

□ 개요

원하는 영역에 대한 GRID Index 폴리곤을 생성하고자 한다.



Grid polygon의 활용은 다양하게 하겠지만,

나는 어떠한 영역 내의 수치표고 및 경사, 피복 등의 지형정보 자료를 좀 더 세분화(Grid 스케일로)해 결과를 확인하고자 하여 이 방법을 활용 하였다.



아무튼 GIS 툴을 이용하여 그리드를 생성하고자 한다.



인덱스 그리드를 생성하는 방법은 여러가지 있겠지만,

1. ArcMap 익스텐션 적용

2. QGIS 툴 적용

3. CAD에서 offset 명령을 활용해 dwg 작성후 GIS로 변환하는 방법

본문에서는 1,2번에 대한 간략한 설명을 하겠다.



□ 본문

1. ArcMap 익스텐션 적용

바운다리를 불러온다.

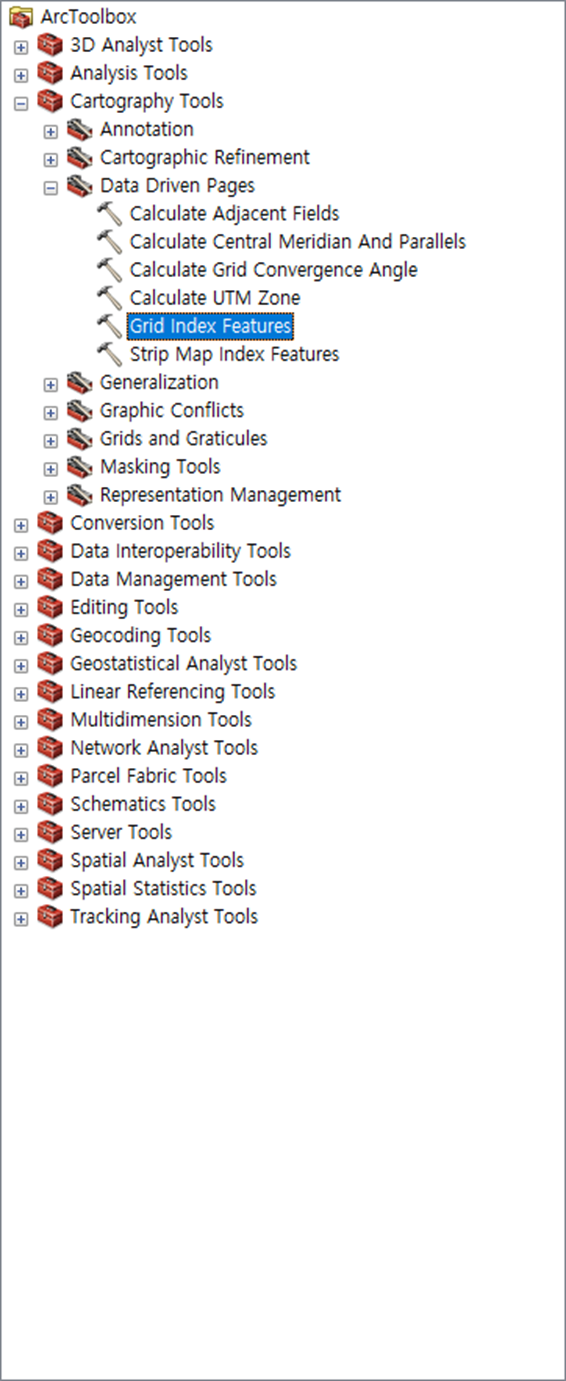

Cartography tools > Data driven pages > Grid index features

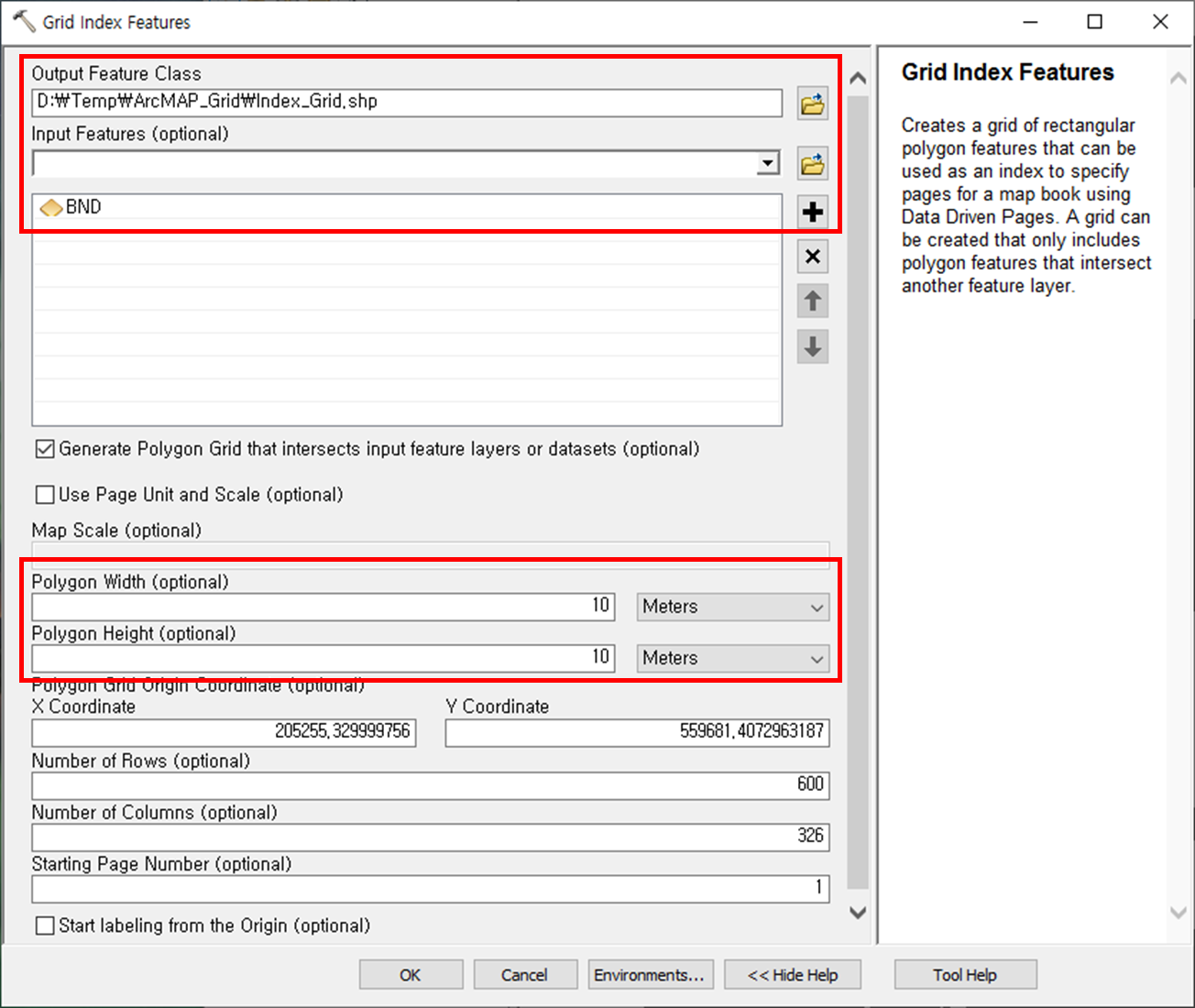

출력파일위치 / 영역 불러오기 / Grid size 입력(단위 확인)



영역에 대한 Gird 생성 완료 - view1



영역에 대한 Gird 생성 완료 - view2

1. 끝.





2. QGIS 툴 적용

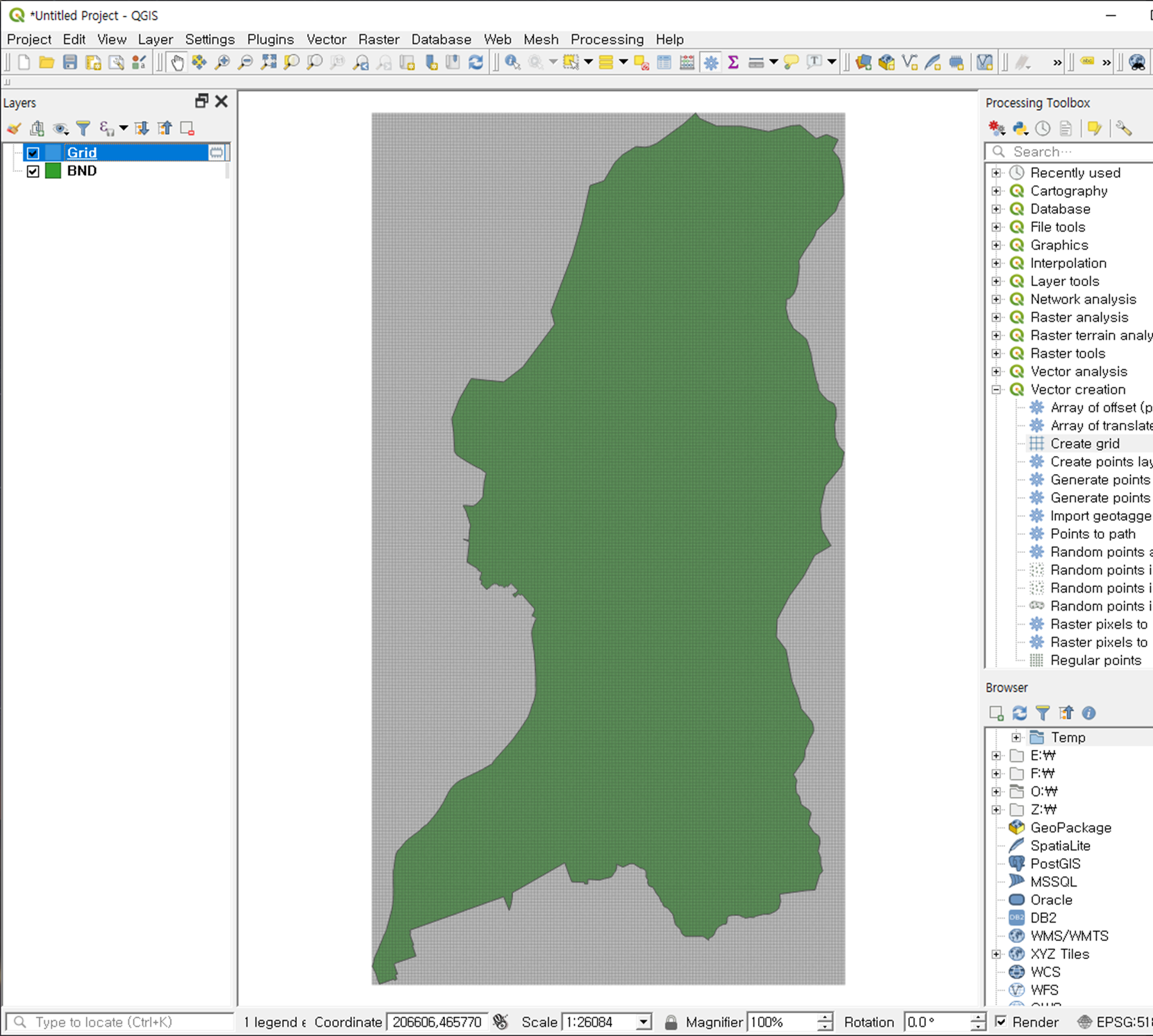

영역 불러오기 > Vector creation > Create Grid

Grid type 선택 / extent 선택(바운다리 영역으로 선택) / Grid size 입력(단위확인)

영역에 대한 Gird 생성 완료 - 바운다리를 모두 채우는 사각형의 Grid 생성

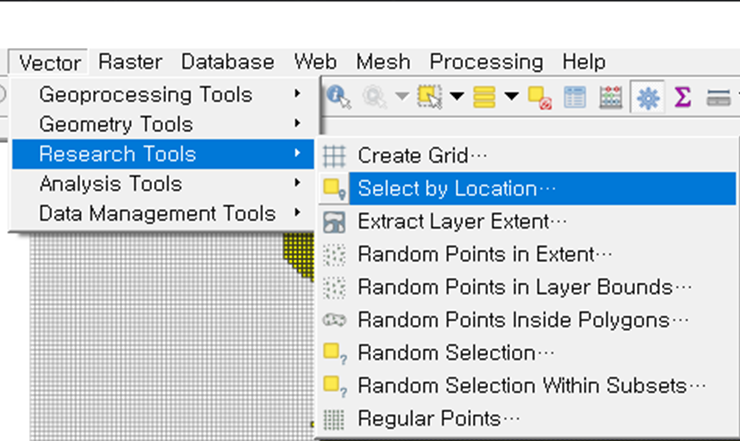

두 영역의 중복되는 항목 선택

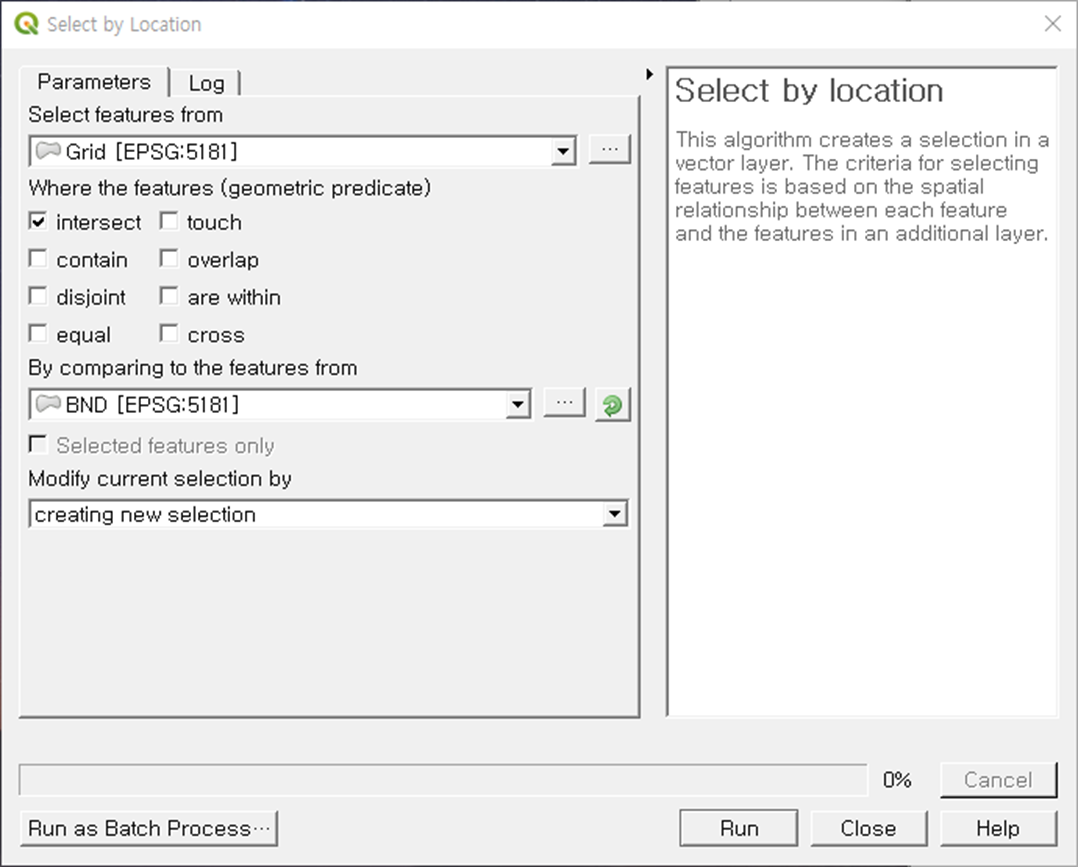

셀렉트 : 그리드 / 컴페어링 : BND

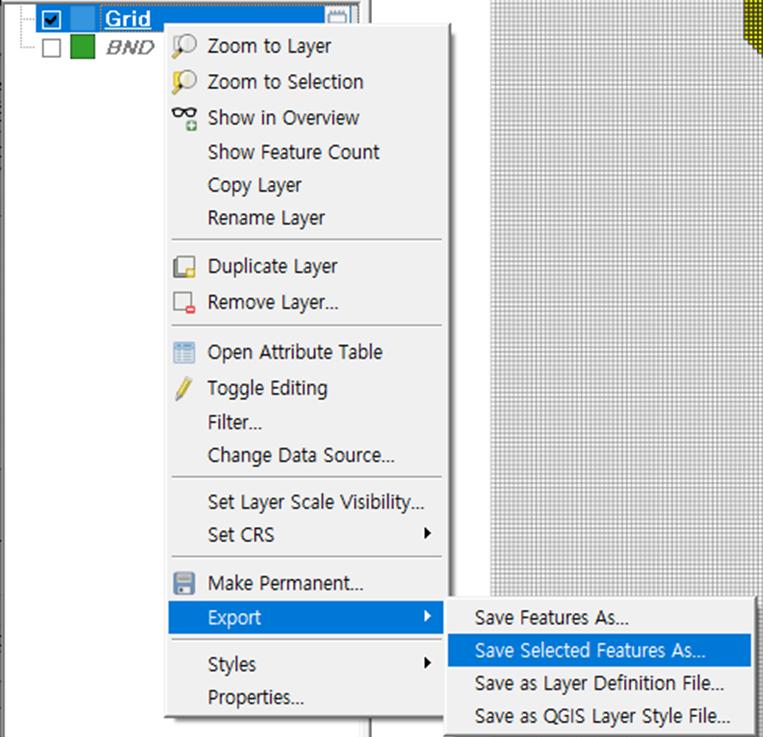

선택항목만 피쳐스로 저장하기

영역에 대한 Gird 생성 완료 - view

2. 끝.



□ 맺음

두가지 방법을 이용한 Grid Index를 생성해 보았다.

ArcMap의 경우는 원하는 영역(BND)에 대한 Grid 가 생성되었으며

QGIS의 경우는 원하는 영역에 대해서만 아닌 사각형구역에 대해 Grid가 생성되었다.

(원하는 영역에 대해서 추출하기 위해서는 또다른 툴을 사용해야 한다.)

결론은 각 결과를 얻고자 하는 목적에 따라 적합한 방법을 선택하여 사용하면 된다.



끝!
