GIS 지형분석

by 자ㅇㅕㄴ스럽게... 2021. 1. 28.

대상유역의 표고자료를 이용하여 표고 및 경사도 분석

활용도구는 ArcGIS를 이용하였으나, QGIS와 같은 여느 GIS 분석 툴로도 가능하다.

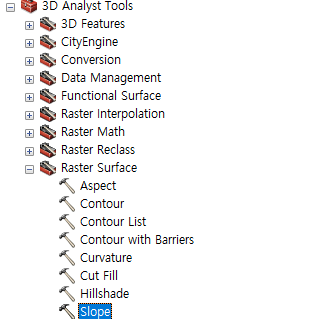

XYZ에 대한 3차원 지형분석이므로 3차원 분석도구 (3D Analyst tools)을 이용하게 된다.

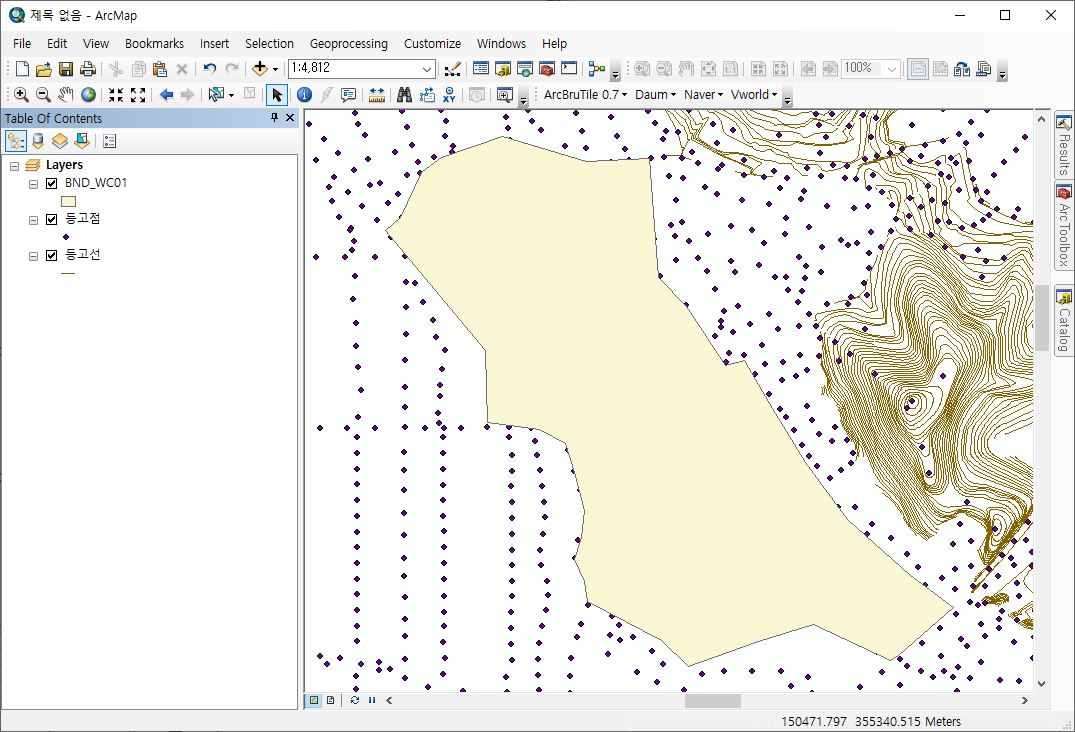

01. 활용자료 : 배수구역 - 경계 / Geo - 등고선, 등고점

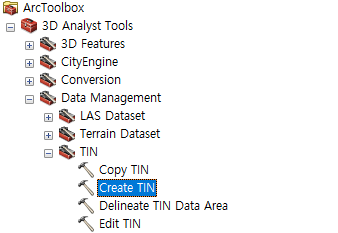

02. TIN 생성(Create tin)

TIN(Triangle Irregular Network) 생성을 위해서는 표고자료가 우선적으로 필요하며 정해진 경계를 기준으로 경계 내부의 TIN을 생성하고자 한다면 경계자료 또한 필요하다.

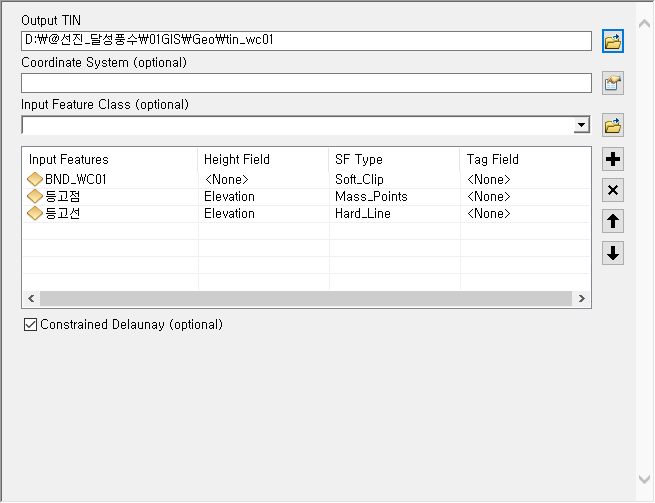

재료들을 Input class에 올리고 고도필드(Height field)에 경계shp 만 NONE 나머지는 고도값이 있는 필드명을 선택한다.

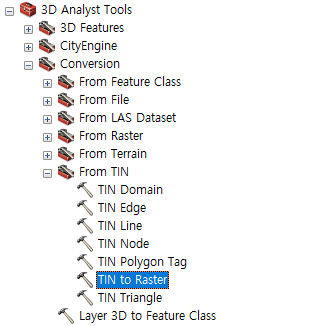

03. Raster 생성(Tin to raster)

생성한 TIN 파일을 Raster로 변환한다.

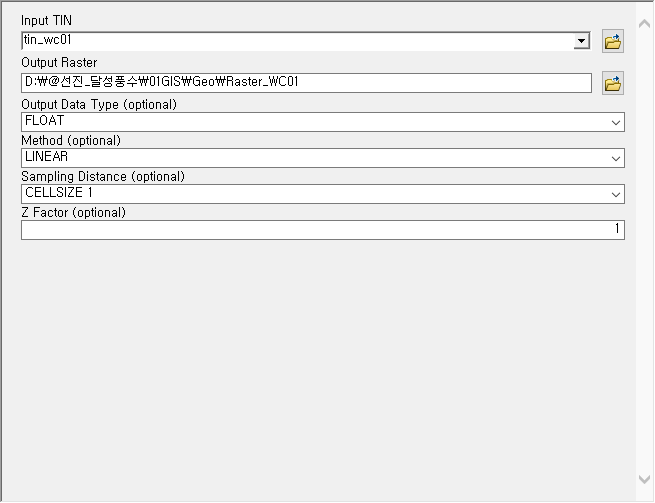

TIN to Raster 툴의 옵션중에 Sampling distance는 셀크기의 간격을 정해주는것인데. 예제에서는 CELLSIZE 1 로 지정하였다. 이말인즉슨 셀크기 1by1로 격자를 생성한다는 것이다. 각자의 경계 규모에 맞춰서 적절한 사이즈를 선택하면 된다.


04. Slope 생성(slope)

생성한 표고값을 갖고 있는 Raster 파일을 이용하여 경사분석도를 생성한다.

경사 Output 옵션은 Degree(각도), PPERCENT_RISE(수직비)로 선택할 수 있는데, 예저에서는 Degree로 지정하여 경사분석을 수행하였다.

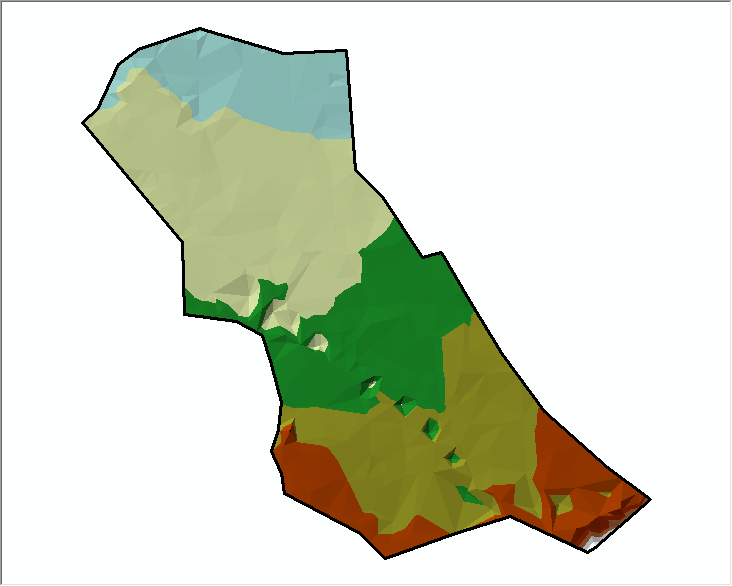

TIN

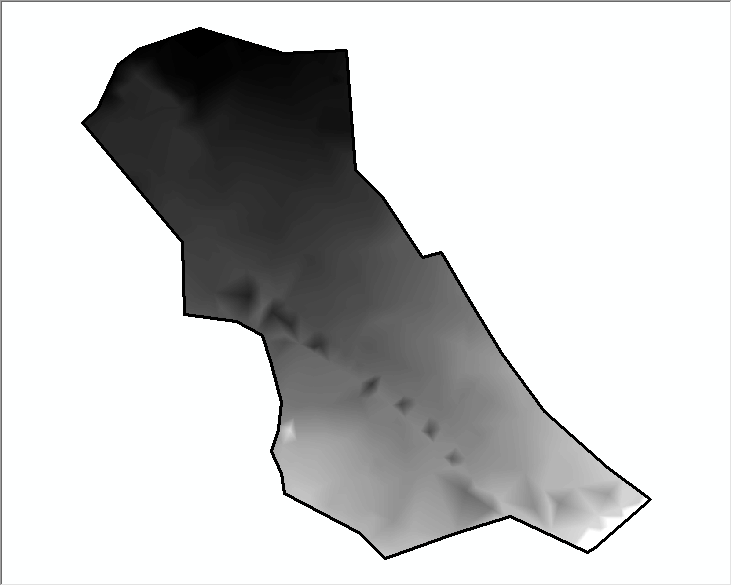

표고분석

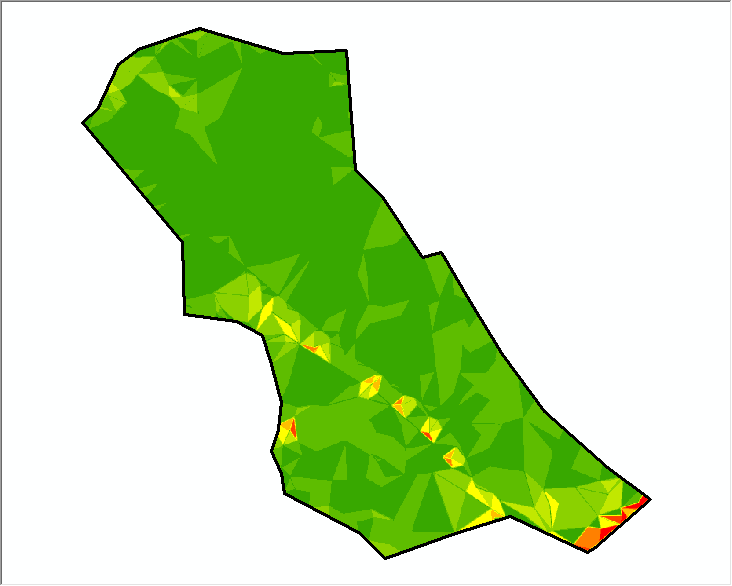

경사분석

끝!
